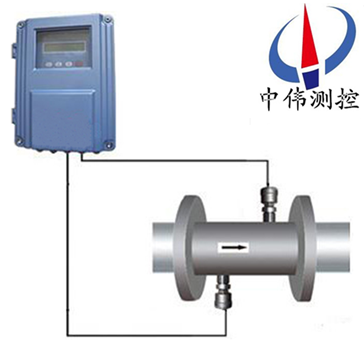

分體式超聲波流量計

•

分體式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等xj****的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：

一、產品概述：
ZWS-100F系列分體式超聲波流量計采用進口集成電路貼裝而成，電路全部完成數字化、集成化，提高測量精度、測量穩定性、大大減少了故障維護，是引進xj****的流量測量技術與低成本的便送器封裝于一體，可直接安裝在測量點上。管段一體式超聲波流量計的流量無運動部件，無須日常維護，儀表上的微處理器提供數字化信號編碼和互相關檢測程序，可以提供長期無飄移測量?？蓽y(cè)流體為幾乎所有的清潔均勻液體。
二、工作原理：
ZWS-100F系列分體式超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（*可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
三、應用場合：
ZWS-100F系列分體式超聲波流量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，廣泛應用于工業現場中的各種液體流量的在線計量。其廣泛用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。
四、主要特點：
1、結構緊湊、堅固、******xj****的壓鑄鋁機。
2、嚴格的單板設計，穩定性更高。
3、可接5路4-20mA電流信號（如：溫度、壓力、液位等）。
4、防非操作人員誤動的密碼鎖保護。
5、具有聲音報警提示功能（如：發生電路故障等）。
6、自動記憶前64日，前64個月，前5年的累積流量。
7、克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度,特別適合管道的流量測量。
五、技術參數：
1、測量液體：水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于20000ppm，粒徑小于2mm。
2、管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里。 3、管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里。
4、管徑范圍：外夾式傳感器適用管徑DN15mm~6000mm。
5、流速范圍：0~±32m/s,雙向流。
6、準 確 度：優于±1.0%（標準條件下）。
7、線 性 度：0.5%。
8、直管段長：上游>10D，下游>5D 距泵出口>30D（D:管徑）。
9、顯示方式：2*20字符液晶顯示，帶LED背光。
10、信號輸出：4-20mA或0-20mA RS232（選配RS485）。
11、環境溫/濕度：主機-30℃~+80℃;傳感器-40℃~+160℃，傳感器可浸水工作，水深小于3m。
12、電源：AC220V、DC8~36V或AC7~30V。
13、安裝：不銹鋼鋼絲安裝，特制同軸雙屏蔽電纜，可加長至200米，電纜特性阻抗50W。
六、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、電源：AC220V或DC8~36V或AC7~30V；
七、專用電纜：
型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。
八、管道：
1、管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2、管內徑：15mm~6000mm；
3、直管段：傳感器安裝點滿足上游10D，下游5D，距泵出口30D（D指管徑）；
九、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量??；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量?jī)袅髁浚?/span>

十、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、z小速度、z大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

十一、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

十二、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦。

4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。

5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

十三、注意事項：

超聲波流量計正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定?使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做 控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5-12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。

十四、可選配外縛傳感器：

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

十五、可選配插入傳感器：

插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y(cè)管道的準確外徑或周長。

十六、選型編碼：

舉例：，ZWS-100F1-200-M1-0-1-A-L5；
解釋：管徑為DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。

十七、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
