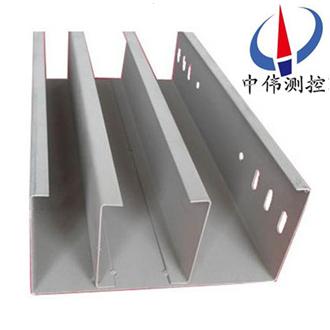

大跨距電纜橋架

•

大跨電纜距橋架適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長

ZW-XQJ系列大跨電纜距橋架可分為梯級式、托盤式、 槽式。 梯級式匯線橋架具有良好的通風性能，不防塵、不妨干擾。托盤式電纜橋架其表面處理可根據 用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種，在重腐蝕環境中可作特殊防腐處理 。槽式、托盤式匯線橋架具有防塵、防干擾性能。 槽式電纜橋架是一種全封閉 型電纜橋架，配有蓋板，使用***小量化的連接螺栓，它***適用于敷設計算機電纜 、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽 干擾和重腐蝕環境中電纜的防護都有非常好的效果。
橋架簡介:
大跨距電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。
安裝與維護:
1、 橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。
2、 支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。
3、 橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。
4、 隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設。
5、 電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
