不銹鋼旋進旋渦流量計

•

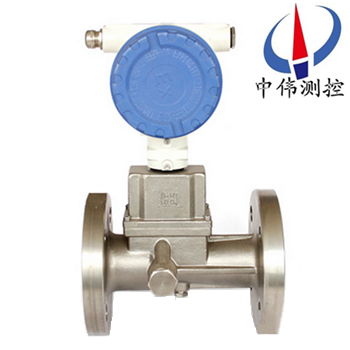

不銹鋼旋進旋渦流量計采用Z新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外******產品xj****水平。性能穩定，計量準確，安裝方便，維護量小，得到廣大用戶的一致好評。

一、產品概述：

ZW-LUX系列不銹鋼旋進旋渦流量計采用新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外******產品xj****水平。性能穩定，計量準確，安裝方便，維護量小，得到廣大用戶的一致好評。是目前油田和城市天然氣輸配計量和貿易計量的產品。

旋進旋渦流量計是采用xj****的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外******產品的xj****水平的新型氣體流量?jī)x表。

由于旋進旋渦流量計的獨特性，使得其在發展過程中須***不斷的適應機械制造水平的發展，所以旋進旋渦流量計根據其測量對象的不同，分為“智能型旋進旋渦流量計”和“蒸汽型旋進旋渦流量計”。

智能旋進旋渦氣體流量計采用xj****的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外******產品的xj****水平?？蓮V泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

蒸汽型旋進旋渦流量計采用xj****的雙探頭旋進式流量傳感器技術，抗干擾能力強，準確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。

二、工作原理：

ZW-LUX系列不銹鋼旋進旋渦流量計是當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：K=f/q

式中：K ——流量?jī)x表系數l/m&sup3

f——旋渦頻率 Hz

q——體積流量m³/s

流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關。

三、應用場合：

ZW-LUX系列不銹鋼旋進旋渦流量計具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外******產品的xj****水平的新型氣體流量?jī)x表。廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。

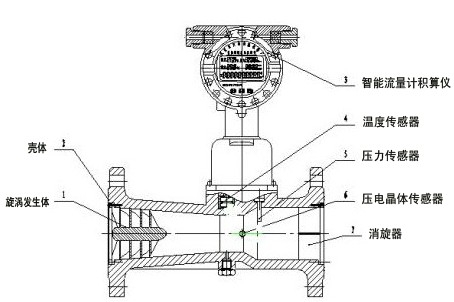

四、旋進旋渦流量計由以下七個基本部件組成（圖1）：

                     旋進旋渦流量計結構圖

1、旋渦發生體

用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的旋渦流。

2、殼體

本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。

3、智能流量計積算儀

由溫度、壓力檢測模擬通道、流量檢測數字通道以及 微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。

4、溫度傳感器

以Pt100/pt1000鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。

5、壓力傳感器

以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。

6、壓電晶體傳感器

安裝在靠近殼體擴張段的喉部，可檢測出旋渦進動的頻率信號。

7、消旋器

固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。

五、主要特點：

1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可*性保存。

5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

6．防盜功能可靠，具有密碼保護,防止參數改動。

7．表頭可180度隨意旋轉，安裝方便。

六、技術參數：

1、流量計規格、基本參數和性能指標：

注：a、表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣P=1.205Kg/m3）；b、隨著壓力的增大，流量范圍也隨之?dāng)U大。

2、標準狀態情況：P=101.325kPa，T=293.15K；

3、使用條件：

a、環境溫度：-30~+60℃；

b、介質溫度：-20~+80℃；

c、相對溫度：5%~95%；

d、大氣壓力：86kPa~106kPa；

4、電氣性能指標：

a、工作電源：外電源：+24VDC；

b、內電源：3.6V鋰電池；

c、整機耗能：外電源，<1W內電源，<0.3mW，鋰電池可用二年以上；

d、輸出方式：頻率信號；

e、4~20mA電流信號：對應流量0~Qmax,20mA對應流量可由用戶自己設定；

f、RS485通訊：可傳輸溫度、壓力、瞬時流量和累積流量參數；

5、防爆標志：Exd Ⅱ BT4；

6、防護等級：IP65。

七、故障現象及解決辦法：

1、流量計表頭顯示溫度、壓力正常，無瞬時流量顯示

原因(1)：流量計選型過大，選型過大會造成流量計無流量顯示。解決辦法：一是調低流量計下限截止頻率(這樣流量計可以使用，但會造成流量計精度降低)。二是更換小規格流量計。

原因(2)：前置放大器無電流輸入。解決辦法：流量計無電源供電，進行流量計24V外部電源或電池供電。

原因(3)：前置放大器無頻率輸出?？筛鼡Q前置放大器。

原因(4)：主板損壞?？筛鼡Q流量計主板。

2、流量計表頭溫度、瞬時流量有顯示，壓力與實際工作壓力指示不符

現象(1)：若壓力示值為“80”或流量計“壓力上限”(上限在流量計選型參考表內可查到)。原因：一是外接一新壓力傳感器，看表頭是否顯示當?shù)卮髿鈮?，若顯示當?shù)卮髿鈮?，則原傳感器損壞?？筛鼡Q壓力傳感器。二是外接一半新壓力傳感器，若表頭顯示仍為“80”，則證明流量計主板壞?？筛鼡Q流量計主板。

現象(2)：壓力示值基本為一定值(現場工作壓力變化較大，流量計表頭顯示壓力無變化或變化較小)。原因：一是壓力傳感器取壓孔堵塞。可清理取壓孔。二是壓力傳感器線性校準曲線變壞?？筛鼡Q或重新標定壓力傳感器。

3、表頭顯示瞬時流量、壓力正常，溫度顯示與工作現場溫度不符

現象(1)：溫度示值為“-75C”或超過“100℃”。原因：溫度傳感器損壞?？筛鼡Q傳感器。

現象(2)：溫度示值超過或低于現場實際溫度，更換傳感器后，仍為該現象。原因：溫壓電路損壞?？筛鼡Q溫壓電路。

4、流量計表頭無顯示

原因(1)：流量計無24V電源或電池供電。對流量計進行24V供電或更換流量計電池。

原因(2)：流量計液晶板損壞。更換流量計液晶板。

原因(3)：流量計主板損壞。更換流量計主板。

原因(4)：電源接線有誤或斷線。查找并重新接線。

八、安裝注意事項：

1、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

3、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

4、應避免外界強磁場的干擾；

5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6、管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

7、應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

8、安裝流量計之前應先清除管道中的焊渣等雜物。

9、投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。

10、當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；

11、用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

12、流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

13、定時檢查流量計法蘭處的泄漏情況。

九、安裝使用應注意以下幾點。

1、選擇合理的安裝場所。安裝場所應避開強電力設備，高 頻設備、強電源開關設備;避開高溫?zé)嵩春洼椛錈嵩从绊?避開 高溫和強腐蝕氣氛影響:避開強烈振動并且安裝、布線、維修方 便。在傳感器上游和下游，須***消除由于過長的管道所產生的振 動。

2、儀表一般要求水平安裝，被測流體的流向應與殼體上指 示流向的箭頭一致。亦可垂直或傾斜安裝。當測zui液體時，應確 保傳感器總是完全充滿液體。為了檢修時不致影響流體的正常傳 輸，建議在儀表的安裝段另增設旁路。

3、對前后直管段的要求較低，原理上允許 流量計前后不需要直管段，但一般要求儀表前有3D長度的直管 段，儀表后有1D長度的直管段。特殊情況要求5D和3D長度。 當單彎管或雙彎管的彎管半徑大于1.8D時，流量計前后可以不要直管段。各種不同管道安裝條件下所需的直管段長度。

4、測量氣體或蒸汽時可采用沮度壓力補償，溫度計和壓力 計的安裝位置。

5、當被測流體中含有雜質時，應在儀表前裝上過澹器或過濾網，但仍應保證儀表前的直管段要求。

6、測量少量異相的氣液兩相流時傳感器安裝方法。測量液 體時，管道中可能有少量的氣相，其含量不超過規定的氣一液兩 相流體，為防止氣體在傳感器內滯留，須***安裝氣體分離器。測 量氣體時，當管道被所測氣體可能產生的冷凝液，及氣體中存在未被除掉的不穩定液相，為防止液體在傳感器內滯留、盡量垂直安裝。測高、低溫流體時傳感器自身應有有效的保握措施。

7、儀表測得的被測氣體的體積流量為工作狀態下被測氣體 的實際流量。若將該實際流量換算成標準狀態下的標準流量，可按下式計算式中，4Mp是標準狀態下的體積流量;4,是工作狀態下的體積流 量;ho是標準狀態下被測氣體的******壓力;To是標準狀態下被 測氣體的熱力學溫度;戶是工作狀態下被測氣體的******壓力;T 是工作狀態下被測氣體的熱力學溫度;Z是工作狀態下被測氣體 的壓縮系數。

8、當管道較長，可能發生振動時，應在流量計上游和下游 安裝固定支架，防止管道振動。根據經驗，流量測量值易受氣流 脈動和壓力變化影響。

9、體積流量?jī)x表系數K vn和質zui流量?jī)x表系數K,,o是儀表出廠前在常溫狀態標定確定的。儀表工作狀態與試驗室標定狀態相差較大時，儀表系數K，和K‘應作修正，對儀表系數修正方法與渦街流量計相同。

十、法蘭連接尺寸：

十一、選型編碼：

十二、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。

售后服務承諾：

1、我公司所售流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
