智能質量流量計

•

智能質量流量計幾乎在所有的應用中都不需特殊校準，即可直接測量液體和氣體的質量流量。 多功能質量流量計提供可靠的、準確的質量流量、體積流量、溫度、密度和濃度值?？梢詼y液體、氣體、固體，也可測兩相流及一定

一、產品概述：

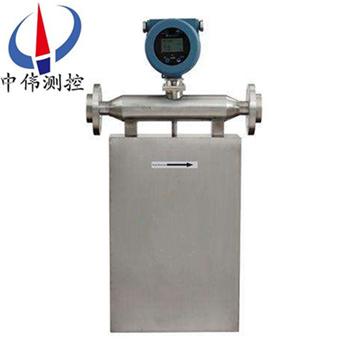

ZW-CMF系列智能質量流量計在傳感器內部有兩根平行的U型振管，中部裝有驅動線圈，兩端裝有拾振線圈，質量流量計直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。質量流量計是采用感熱式測量。是一種xj****的高精度質量流量測量儀表。由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。

二、結構原理：

1、原理：

ZW-CMF系列智能質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上來檢測管道中的質量流量。在工業生產過程中，有時需要測量流體的質量流量，如化學反應的物料平衡、熱量平衡、配料等，都需要測量流體的質量流量。質量流量是指在單位時間內，流經封閉管道截面處流體的質量。用來測量質量流量的儀表統稱為質量流量計。

2、結構：

由傳感器，變送器及數字指示累積器等三部分組成。傳感器由傳感管、電磁驅動器、和電磁檢測器三部分組成。電磁驅動器使傳感器以其固有頻率振動，而流量的導入使u形傳感器的作用下產生一種扭曲，在它的左右兩側產生一個相位差，該相位差與質量流量成正比。電磁監測器把該相位差轉變?yōu)橄鄳?yīng)的電平信號送入變送器，經濾波、積分、放大等電量處理后。轉變成與質量成正比的4－20mA模擬信號和一定范圍的頻率信號兩種形式輸出。

三、應用場合：

ZW-CMF系列智能質量流量計主要是用來測量介質的質量流量及總量、密度，同時，它還可以測量體積流量及總量、介質溫度、含水率、酒精的酒精度、混合較均勻的兩種液體的濃度、工藝流程中的原料配比等。它主要適用于以下幾個行業：

1、石油行業，如原油產量計量、含水率、單井產量計量、原油運輸計量；

2、化工行業；

3、食品行業；

4、造紙行業，如紙漿的計量；

5、紡織印染行業；

6、能源輸送計量，如液化氣計量；

7、環保行業，如污水處理；脫硫過程測漿液密度。

四、主要特點：

1、直接測量管道內流體的質量流量：

測量準確度高、重復性好，可在較大量程范圍內，直接測量流體質量流量；計量的準確度高    該流量計的質量流量測量精度為0.2級；

2、工作穩定可靠：

流體測量管內部無障礙物和活動部件，因而可靠性高、壽命長；

3、適應的流體介質面寬：

除一般粘度的均勻流體外，還可測量高粘度流體（蜂蜜、油漿等）；不僅可以測量單一溶液的流體參數，還可以測量多相流；無論介質是層流還是紊流，都不影響其測量精度；

4、廣泛的應用環境：

適用于石油化工、化學、冶金、制藥、造紙、食品、能源和環保等行業，在工藝過程的檢測控制和貿易交接計量等場合，獲得了廣泛的應用；

5、多種實時在線測控功：

除質量流量外，還可直接測量流體的密度和溫度。智能化的流量變送器，可提供多種參數的顯示和控制功能，是一種集多功能為一體的流量測控儀表；

6、可擴展性好：

公司可根據用戶需要，專門設計和制造特殊規格型號和特殊功能的質量流量計；還可進行遠程監控操作等。

五、技術參數：

1、測量準確度：±[0.2% + （零點穩定度/瞬時質量流量×100%）；

2、測量重復性：±（1/2）×[0.2% + （零點穩定度/瞬時質量流量×100%）；

3、密度測量范圍：0.2 g/cm3～3.5g/cm3；

4、密度測量準確度：±0.002g/cm3；

5、溫度測量范圍：-60℃～+200℃；

6、溫度測量準確度：±1℃；

7、電流輸出：4mA～20mA；

8、頻率輸出：0Hz～10kHz；

9、批控繼電器觸點容量：24V/0.1A；

10、批控繼電器觸點形式：常開（用戶訂貨時說明，可改為常閉）；

11、流體介質溫度：-40℃～+200℃；

12、工作環境溫度：0℃～+40℃；

13、工作環境濕度：≤90% RH，非冷凝；

14、大氣壓力：86kPa～106kPa；

15、變送器供電要求：本安型電源電壓 AC（220±10%）V或（50±5%）Hz、復合型電源電壓（24±10%）V；

整機功率：＜15W。

六、主要功能：

1、測量功能

可直接測量液體介質的瞬時質量流量、累加質量總量、體積流量、體積總量、溫度、密度、雙組分液體的濃度等?？梢燥@示、輸出、儲存和遠程傳輸；修改流量計參數。

2、電流輸出

有電流信號輸出功能，電流輸出為4mA～20mA，可滿足工業儀表控制需求。

3、頻率輸出

有頻率信號輸出功能，頻率輸出為0KHz～10KHz，可滿足工業儀表控制需求。

4、批量控制

 批量控制繼電器觸點容量：24V/0.1A，觸點形式為常開（用戶訂貨時說明，可改為常閉），此項功能可滿足工業設備的流量批量控制。

5、通訊功能

本產品有數據通訊功能，可通過RS-485通訊，完成與計算機的數據通訊，可實現計算機的網絡控制。

6、安全防爆

本公司的質量流量計已獲得雙防爆資格證書。

七、安裝要求：

質量流量計安裝環境要求質量流量計是高精度測量儀表，為了保證測量準確度，需保證安裝的環境要求：

1、傳感器（一次表）和變送器（二次表）不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度；

2、傳感器（一次表）安裝的管道不能有其他振動干擾；

3、對需要安裝在戶外的情形，要注意zui高和zui低的環境溫度，應當考慮防風遮雨措施，避免風吹雨淋，以提高流量計的工作壽命；

4、本安型流量計變送器（二次表）應安放在安全區或合適的控制室；

5、本安型流量計傳感器（一次表）和變送器（二次表）之間是由十芯屏蔽電纜連接的；

八、安裝方式：

1、水平管道正裝

主體朝下，測量液體，出口須***高0.8米以上；

2、主體朝上倒裝

自排空，測量含固體的漿液，出口須***高于流量計zui高點0.8米以上；

3、旗式安裝（測裝）

自排空，測量液體或漿液，液體須***從下往上流。

九、故障處理：

液體質量流量計一般情況是不會出現故障的，出現故障也不要緊，仔細分析原因就能使問題得到解決，比如工況有沒有發生變化，有沒有過氣，是不是剛校驗回來使用的等等，下面簡單介紹幾種故障及處理：

1、硬件故障：

若出現誤差偏大，積算器顯示不亮或不增值，顯示器kb****位等現象，其原因：

 a．安裝不規范，可直接導致流量計零漂，如質量流量計安裝在泵出口處較近，傳感器支撐強度不夠，連接法蘭焊接不當產生應力信號，電纜受電磁干擾。

 b．接線問題

若出現顯示器不亮現象，應檢查積算器電源連線，若出現保險絲被燒，應確認輸入電壓與標準電壓標稱值，交直流形式是否一致。又若出現積算器不隨流量增加時，應檢查積算器接線，若積算器裝有正/反向程序，應檢查流量計接線，因流量計接線不正確，會使積算器在反向流時不遞增。

c．工藝介質變化

若測量介質出現夾氣，氣化或兩相流等現象，變送器會出現報警顯示，嚴重時，傳感器停止工作。

d．變送器失效。

e．傳感器失效。

f．管道吹掃問題。

2、軟件問題：

對于剛校驗完的流量計安裝使用前一定要注意在當前工況下的零點校驗，須***保證流量計中充滿介質后關閉兩端截止閥才能零點標定，具體的方法有很多種，面板操作、手操器以及使用ProLink Ⅱ軟件。

a．零點校準有誤；

b．參數設置有誤；

c．電源的脈沖波動；

d．I/O組態有誤（一定要注意量程）；

e．操作有誤。

十、安裝使用注意事項：

1、流量傳感器安裝一般要求

由干測量管形狀及結構設計的差異，同一口徑相近流量范圍不同型號傳感器的重量和尺寸差別很大，例如80mm口徑輕者僅45噸，重者達150-200kg。安裝要求亦千差萬別，因此須***按照制造廠規定的安裝方法和趨避禁止事項，例如有些型號流童傳感器直接連接到管道上即可，有些型號卻要求設置支撐架或基礎。為隔離管道振動影響儀表，有時候傳感器與管道之間要介以柔性管連接，而柔性管與傳感器之間又要一段有支撐件分別固定的剛性直管。選購之前應向擬購CMF的廠商索取安裝使用說明書參照比較和選擇。

安裝設計時盡可能使其有長的使用壽命，為除去過早磨損和產生測量誤差的固形物和夾雜氣體，按流體和管道條件在傳感器上游裝過濾器或氣體分離器等保護裝置。若希望能在現場在線校準儀表，應考慮引流連接口和閥，以及相應的空間。

2、流量傳感器安裝姿勢和位置

流量傳感器測量管內殘留固形物、結垢、儲留氣體等均將影響測量精度。一般說裝于自下而上流動的垂直管道較為理想;但對于非直形測量管裝在垂直管道還是水平管上，取決于管道振動狀況和應用條件。 安裝位置須***使測量管內充滿液體，例如水平管道上流體流過后直接放人容器而無背壓，測量管往往不能充滿，會使輸出信號激烈波動。

3、截止閥和控制閥的安裝

為使調零上下游設置截止閥，并保證無泄漏?？刂崎y應裝在下游，保持盡可能高的靜壓，以防止發生氣蝕和閃蒸。

4、脈動和振動

為勿使流程中發生的和外部的機械振動影響，向制造廠詢問所提供CMF的共振頻率范圍，以判斷現場脈動或振動頻率是否接近的共振頻率。可向制造廠提供現場振動狀況咨詢是否需要采取下列措施，如:1)設置脈動衰減器，2)設置振動衰減器或柔性連接管，3)特殊的流址傳感器的夾裝固定設備，等等。

5、防止CMF間相互影響

同一型號兩臺串聯安裝，或多臺接近地并行(或并聯)安裝，尤其裝在同一支撐臺架時，測量管振動會使各間相互影響，產生干擾而引起異常振動，嚴重時使儀表無法工作。安裝時應采取防范措施，如:向制造廠提出錯開接近儀表的共振頻率值;拉開流量傳感器距離，不設置在同一臺架上，獨立設置支撐架;流量傳感器異方向安裝;流量傳感器間設置防振材料隔離等方法。

6、管道應力和扭曲

法蘭與管道法蘭連接旋緊螺栓時要均勻，勿使產生應力(例如管道兩法蘭平面不平行所致)。若在布設管道時預接人與同樣長度的短管，可防止不良布管形成的應力。在使用過程中由于工藝流程壓力和溫度變化，會受到管線軸向力或彎曲/扭曲力，影響測量性能，要做好必要的固定支架。

7、強磨蝕性漿液的使用

前文提到測量強磨蝕性漿液選用直管單管型并且要使測量管處于垂直位置，以免管壁磨損不勻，縮短使用壽命。然而管壁厚度變薄會降低測量管剛性而改變流量測量值，因此在這種場所的運行初期要定期監測，確認使用周期。

測量管內壁結垢或沉積也會影響測量準確度，因此要定期清洗。

8、零點漂移和調零

零點漂移來自流量傳感器部分，主要原因有:1)機械振動的非對稱性和衰減;2)流體的密度粘度變化。影響前者的因素有:a)管端固定應力的影響;b)振動管剛度的變化;c) ******諧振頻率不一致性;d)管壁材料的內衰減。后者影響零位的原因是結構不平衡，因此即使在空管時將雙管的諧振頻率調整一致，到充滿液體時可能產生零漂，同樣因枯度引起的振動衰減與頻率有關，在流動時亦可能產生零漂。

調零須***在安裝現場進行，流量傳感器排盡氣體，充滿待測流體后再關閉傳感器上下游閥門，在接近工作溫度的條件下調零。安裝方面變動或沮度大幅度變化時需重新調整。

十一、流量范圍：

十二、外形安裝尺寸：

十三、選型編碼：

十四、設計訂貨選型須知：

1、產品：如有指定型號標準，請直播中偉測控銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
