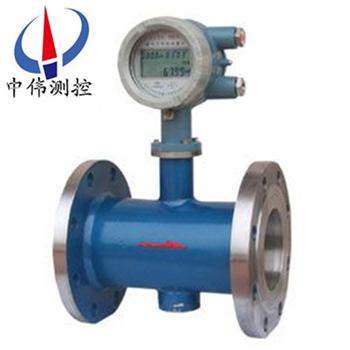

直通式磁電流量計
直通式磁電流量計是采用xj****磁電數字檢測技術的新型智能流量儀表，是電磁流量計的升級改良產品，抗震性能優于旋渦流量計，內置電池供電而取代用220V供電，使用條件和成本都優于電磁流量計。它可廣泛地應用于石油
Description：
一、產品概述：
ZW-LUCH系列直通式磁電流量計是一種速度式流量儀表，是集信號檢測及微電子智能化技術于一體的高新機電產品。兼有渦街流量計和電磁流量計兩種儀表的優點，無可動部件，計量穩定。流量儀是由傳感器和計算儀兩部分組成，既可做成一體式，也可做成分體式。并可用于無電源場所使用。能測量0-100℃導電液體，包括水(工業用水、民用水) 、酸、堿、鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政管理、水利建設等領域。
二、工作原理：
ZW-LUCH系列直通式磁電流量計是根據法拉第電磁感應原理研制的。在傳感器內放置一個與被測介質流向垂直的感應發生體，其下游的磁鋼產生強磁場，磁力線穿過管道。當介質流經感應發生體時，在其下游兩側交替地分離釋放出兩列規則的旋渦，該旋渦切割磁力線感應出頻率相同的電動勢，用電極檢出電信號，在一定速度范圍內該信號正比于管道內介質流量。
三、結構組成：
ZW-LUCH系列直通式磁電流量計是由磁電式流量變送器和磁電式流量顯示器兩組成。
四、主要特點：
1 耐腐蝕性能好、結構簡單：傳感器采用不銹鋼材料制造，可耐強酸、強堿，內部無機械可動部件，不易堵塞，不會阻卡，從而使用壽命長。
2 使用功能齊全：顯示儀不僅能顯示日期、瞬時流量和累積流量，而且能記錄、貯存每天的日流量，以備檢索，其貯存日流量容量達2600日，還可以查詢7年內任意日期的日流量。
3 性能穩定：磁電感應的流量信號的電路采用單片機對其進行運算、控制、處理技術，能識別流量與振動數據，消除所有干擾信號，具有良好的抗震，抗干擾能力，可耐1g振動（壓電式耐振≤0.2g），使計量性能穩定、可靠。
4 下限流量低，量程比大，測量準確：流量計測量流速范圍為 0.2～7.5m/s。顯示儀單片機具有八段非線性流量誤差修正功能和輸出脈沖信號遠傳功能。
五、使用條件：
1、環境溫度：-30℃--60℃
2、相對濕度：≤85%RH
3、適用介質：水、含油污水、酸堿液
4、介質溫度：-20℃--120℃
六、技術參數：
1、測量管徑：DN15—DN300；
2、工作壓力：1—42Mpa；
3、測量精度：±1%；
4、信號輸出：4—20mA；脈沖輸出；
5、脈沖輸出：0-1000Hz；
6、通訊接口：RS485接口；
7、供電電源：DC24V。
七、拆卸和安裝要求說明：
1、拆卸和安裝磁電流量計時要輕拿輕放，用力過重可能會造成傳感器失靈或者計量不準；
2、流量計上箭頭方向為液體流動方向，磁電流量計組件應嚴格按照要求的排列順序和方向安裝；
安裝要求：
1、流量計可水平、垂直安裝，垂直安裝時流體須***自下而上流動。液體應充滿管道，不得有氣泡。
2、安裝時液體流動方向應與流量計外殼上指示流向的箭頭方向一致，流量計上游端至少應有20倍口徑長度的直管段，下游端應不少于5倍口徑的直管段。
3、流量計應遠離外界電磁場，如不能避免，應采取必要的屏蔽措施。
4、為了檢修時不致影響液體的正常輸送，應在流量計的安裝處，安裝旁通管道。
5、流量計露天安裝時，請采用防雨措施。
6、防爆型流量計，須***在安全場所拆裝儀表外殼。
八、參數表：
公稱口徑 DN（㎜） | 公稱壓力 PN（MPa） | 流量范圍 Q（m3/h） | 儀表系數 K（kn/m3) | 大示值 （m3) | 小示值 （m3) | 瞬時流量小示值 （m3/h） |
15 | 1～42 | 0.2～3 | 640 | 9999.9999 | 0.0001 | 0.001 |
20 | 1～42 | 0.3～5 | 320 | |||
25 | 1～42 | 0.5～10 | 160 | |||
32 | 1～42 | 0.75～15 | ||||
40 | 1～42 | 1～20 | 64 | 99999.999 | 0.001 | 0.01 |
50 | 1～42 | 1.5～30 | ||||
65 | 1～42 | 3.5～70 | 16 | |||
80 | 1～42 | 6～120 | ||||
100 | 1～26 | 9～180 | 6.4 | 999999.99 | 0.01 | 0.1 |
125 | 1～26 | 12.5～250 | ||||
150 | 1～26 | 20～400 | ||||
200 | 1～4 | 35～700 | 2.56 | 9999999.9 | 0.1 | 1 |
250 | 1～4 | 60～1200 | 1.28 | |||
300 | 1～4 | 100～2000 | 0.64 |
九、選型編碼：
基本型號 | 1 | 2 | 3 | 4 | 5 | 說明 |
公稱通徑 | 公稱壓力 | 材質 | 遠傳方式 | 工作溫度 | ||
ZW-LUCH | 磁電式流量計（中偉測控） | |||||
15～300mm | 公稱通徑15～300mm | |||||
1.6～42 | 公稱壓力1.6～42mpa | |||||
C4 | 304不銹鋼 | |||||
C6 | 316不銹鋼 | |||||
F | 脈沖、當量輸出 | |||||
I | 電流輸出 4-20MA | |||||
R | RS485、Mudbus | |||||
H | Hart協議 | |||||
A | 介質溫度≤80℃ | |||||
B | 介質溫度≥80℃ |
十、設計選用及訂貨須知：
1、注明磁電式流量計需要的口徑、連接方式、流量范圍、壓力等級，裝長度與連接方式可按用戶要求制造。
2、如果需要遠傳即分體式的應在訂貨時注明傳輸距離。
售后服務承諾：
1、我公司所售流量計產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
