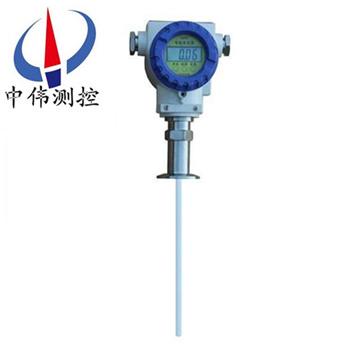

衛生型電容式物位計

•

衛生型電容式物位計屬于電容式液位檢測儀表，它能將各種液位參數的變化轉換成標準電流信號，遠傳至操作室，供二次儀表或計算機裝置進行集中顯示，報警或自動控制。結合用戶具體工藝條件，設備結構和使用要求，通過液

一、產品概述：

ZW-LT702K系列衛生型電容式物位計是利用xj****的射頻電容檢測技術，輔以工業級范圍測量系統溫度漂移補償技術制作而成。它除了繼承傳統電容式物（液）位檢測技術的優點外，還解決了傳統電容式物（液）位計難以克服的測量系統溫度漂移大、檢測線性較差、分辨力差等缺陷?？蓱?yīng)用于各種工業環境下被測介質組分相對穩定的溶性介質液位測量。

二、工作原理：

ZW-LT702K系列衛生型電容式物位計依據電容感應原理，當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po

式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

三、應用場合：

ZW-LT702K系列衛生型電容式物位計可適用于高壓、高溫、強腐蝕、易結晶、防堵塞、防凍結以及固體粉狀、粒狀物料等特殊條件下的液位、料位或物位的連續檢測，應用于各種工業過程中的衛生級檢測控制。

四、主要特點：

1、高性能：制作變送器的電容材料具有極穩定的物理化學性能，使產品具有******的性能。精度高達± 0.02%FS 的傳感器，穩定性優于± 0.05%FS ，如此高的性能是采用其它敏感原理的產品難以達到的。

2、機械變形：敏感電容模極板間距的微小的變化，即可產生可測量的電壓信號變化，小的機械變形使傳感器的遲滯和非重復性誤差大大降低，同時傳感器的速度也得到很大提高。

3、測量范圍寬： 的壓力變送器具有很寬的測量范圍，它可對 25Pa ～ 70MPa 范圍的壓力進行準確的測量，且具有******的穩定性。

4、長期穩定性好：壓力變送器與其他******產品相比具有更高的穩定性，與其它傳感器如金屬應變式傳感器不同，電容式壓力變送器的蠕變，時效和溫度影響均很小。幾乎所有不利因素對電容式傳感器輸出穩定性的影響均小于其他形式的傳感器。 壓力變送器的零點穩定性可達到 0.05%FS/ 年。

5、高輸出信號： 壓力變送器的電路可將電容的微小變化直接轉換成高輸出信號，而無需進行信號放大，壓阻式傳感器（薄模式，C 式）輸出信號低，易受外界信號干擾等缺點，而這通常是傳感器穩定性差，受溫度影響大，易受電磁波干擾的主要原因。

6、防腐性能好： 壓力變送器與介質相接觸的材料均采用優質不銹鋼材料，因而可與許多酸堿溶液，腐蝕性氣體或液體很好地相容。

7、抗電磁場干擾：高輸出信號、抗干擾設計及采用金屬外殼和，壓力變送器對外部電磁場具有很高的抑制能力，它具有與可編程控制相當?shù)目垢蓴_能力。

8、在惡劣環境中工作：的壓力變送器非常經久耐用，它的工業級的產品可承受zui小 10 7 次測滿量程壓力循環，如果工作壓力不，傳感器的循環壽命幾乎可達到無限長，而且其工業的產品均能承受 100 ～ 200kg 的沖擊和zui小 10 ～ 20 的振動。

五、技術參數：

測量范圍：0.2-20米；

精 度：±0.5% ±1%；

探極耐溫：-40~+250℃；

變送器適應環境溫度：-40~+60℃；

允許容器壓力：-0.1MPa~2.5MPa；

測量介質：電導率不底于10-3S/m的酸、堿、水等非結晶導電液體；

供電電壓：DC12-35V（隔離式為DC21-27V）；

非隔離二線,三線制：20mA；

兩端隔離三線制：<32mA；

三端隔離四線制：<35mA；

輸出信號：4-20mA（0-10mA,0-20mA）；

輸出保護：27mA；

測量、輸出、電源之間隔離耐壓：1000V；

量程調節范圍及零點遷移：≥±30%FS；

變送器主體尺寸：Φ76×85。

六、安裝與調試：

1、液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

3、在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

4、使用桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

七、注意事項：

1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。

2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。

3、接線應嚴格按照我公司使用說明要求接線。

4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

5、變送器通電即可工作，但預熱30分鐘輸出穩定。

6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

8、安裝使用過程中要注意不能把感應導線的外皮弄破.

9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.

10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。

11、安裝現場要采取有效的防雷措施。

12、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω。

13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

14、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

八、選型編碼：

九、設計選用及訂貨須知：

1、型號規格：ZW-LT700系列電容式物位計；

2、被測介質名稱：介質密度；

3、測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。

九、售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
