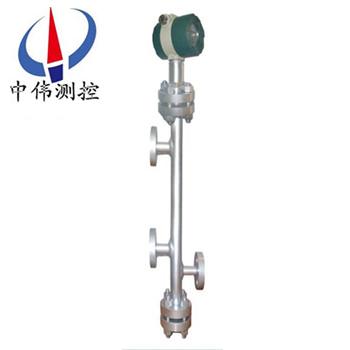

智能電容式浮筒液位計

•

智能電容式浮筒液位計具有全工況條件下液位準確連續測控功能，能夠?qū)σ合嘟橘|(zhì)、介電常數變化、汽相介質、介電常數變化同時進行自動補償。按鍵調整、輕松標定、帶自診斷，全溫度范圍、測量系統，溫漂不超過0.1PF

一、產品概述：

ZW-BGL系列智能電容式浮筒液位計采用斷層掃描技術,通過特制的傳感器動態掃描并分析液位計中液相、氣相的介電常數和溫度，進行動態補償。經過系統軟件對比運算后，輸出與鍋爐液位成正比的4～20mA標準電流信號及四組SPST固態繼電器開關信號。

在運行過程中絲毫不受介電常數變化的影響，鍋爐溫度變化、蒸汽干擾等因?qū)υ撘何挥嬕矝]有任何影響，其測量精度達到千分之一以上，長期穩定性非常好，幾乎沒有任何漂移，綜合性能是其他測量手段無與倫比的，實屬一款全工況、高精度、高可靠性的鍋爐液位計。

二、工作原理：

ZW-BGL系列智能電容式浮筒液位計是基于電容測量原理的液位計，采用斷層掃描技術,通過特制的傳感器動態掃描并分析液位計中液相、氣相的介電常數和溫度，進行動態補償。經過系統軟件對比運算后，輸出與鍋爐液位成正比的4～20mA標準電流信號及四組SPST固態繼電器開關信號。也可輸出RS485數字信號供給使用。液位計在運行過程中實時動態補償，將溫度、壓力變化等因素減少到zui小，長期穩定性好，是一款全工況，高性價比的汽包液位計。

三、應用場合：

ZW-BGL系列智能電容式浮筒液位計具有耐高溫、高壓、壽命長、高可靠、高精度、高穩定，可廣泛應用于各種規格的工業汽包、高加、低加、轉化爐等壓力容器的液位測控。

四、主要特點：

1、兩線制電流環，測量系統與電流環隔離；

2、具有全工況條件（鍋爐啟、停、排污、事故工況等）下液位準確連續測控功能；

3、采取斷層掃描技術，能夠?qū)σ合嘟橘|(zhì)介電常數變化、汽相介質介電常數變化和溫度變化同時進行準確補償，任何情況下無需重新標定；

4、高精度、高穩定性，分辨率達到0.01mm，年漂移量不超過0.5mm；

5、經認證的良好的電磁兼容特性；

6、耐高溫、高壓、長壽命；

7、不存在“假水位"測量；

8、操作軟件為中文操作環境，輕松整定，帶自診斷。

五、技術參數：

工作電壓：z大：36V；z?。?V；

電流環：兩線制4.00mA～20.00mA（±0.2%）；

防爆等級：ExiaIICT6（-40℃～70℃）ExiaIICT1-5（-40℃～85℃）；

防爆參數：Ui=30V,Ii=100mA,Pi=0.75WCi=100pF,Li=10uH固態繼電器（每組）Ui=30V,Ii=100mA,Pi=0.75WCi=150pF,Li=10uH；

測量范圍：0～2200mm；

測量周期：0.5秒；

分辨率：0.01mm；

溫度漂移：±0.05mmMax（-40℃～85℃）；

工作壓力：40MPa；

線性偏差：±（1+0.05%FS）mm；

介質溫度：450℃；

環境溫度：-40℃～85℃（ExiaIICT1-T5）；

存儲溫度：-55℃～100℃；

防護等級：IP67。

固態繼電器：

配置：四組SPST（NO）固態繼電器；

負載電壓：220VAC/300VDC（非防爆場所）30VDC/AC（防爆場所）；

負載電流：500mA；

報警模式：“開、關報警"可選五種報警模式獨立可選；

延時：1～60秒，可獨立編程。

六、安裝步驟：

當汽包液位計已經安裝到位， 此時氣閥、液閥、排污閥都處在關閉狀態。

請依照以下步驟操作：

1、緩慢打開液閥，仔細觀察測量筒、焊縫、法蘭有無“ 跑、冒、滴、漏" 現象。

2、液位計預熱2 0分鐘

3、緩慢打開氣閥。

4、檢查輸出4-20mA電流信號是否處于正常范圍內.

5、根據需要打開排污閥,排出測量筒內的冷水、污物， 以加速循環， 改善測量。

6、待液位計正常工作后， 可對測量筒體做保溫處理， 這樣有利于提高測量精度。

七、注意事項：

1、供貨產品均帶有產品合格證及使用說明書、技術參數、接線圖、出廠日期等，請認真查對，以免用錯。

2、安裝時應根據產品連接方式、查對現場接口是否與產品一致。

3、本產品為精密的儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

4、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

5、運輸、儲存時應回復愿包裝、存放陰涼、干燥、通風的庫房內。

6，安裝使用過程中要注意不能把傳感器的絕緣層弄破。

7、安裝現場要采取有效的防雷措施。

8、本系列任何一款液位計外殼須***可靠接地，接地電阻影小于4Ω。

9、利用485通訊組網時，液位計須***加裝安全刪或隔離器。

10、安全柵應取得防爆合格證，其安裝應按其說明的要求進行。

11、當變送器用于“0"區時，向安全刪供電的電源變壓器GB3836.4-2000第8.1條的要求。

八、保修條款：

用戶在嚴格按照說明書的指導下，正確地接線，安裝，維護的情況下，本產品免費保修1年

下列情況不在保修范圍：

1、自行拆卸線路板及各零部件；

2、雷擊或有強電竄入本系統，電路板燒壞；

3、電源電壓超過極限值，電路板燒壞；

4、電源盒進水或其他異物；

5、未正確選型超過該產品的使用范圍；

6、傳感器或者整機的某一部位碰傷或破損；

7、未按說明書要求正確安裝、調試及未及時正確進行養護導致產品損壞或超差。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格：ZW-BGL系列；

2、被測介質名稱：介質密度；

3、測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100或DN150；

9、特殊要求：請在訂貨前詳細注明。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
