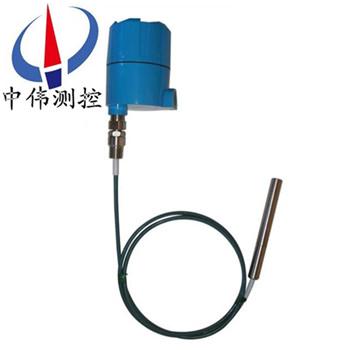

防爆型射頻導納物位計

•

防爆型射頻導納物位計由于采用“射頻檢測技術“和現代微機處理技術，解決了傳統式物位計溫漂大，標定難，怕粘附的難題，廣泛適用各行業中液體，顆粒和塊狀物料倉料位的連續測量。本產品采用的特殊抗沖擊，耐磨損，探

一、產品概述：

ZW-L2000D系列防爆型射頻導納物位計采用射頻導納技術，對被測介質的電容、電阻、電感進行連續檢測，并通過智能電路將其轉換為物位信號，由于其同時檢測多個物理量且這些物理量之間存在相互，故其中某個物理量的單獨變化不會對物位信號造成干擾，能有效避免飛料、掛料、沾料、受潮等造成的影響；其特有效屏蔽技術確保測量不受介質蒸氣，產品沉淀，塵埃和冷凝的影響而獲得******精度的測量。

二、工作原理：

ZW-L2000D系列防爆型射頻導納物位計是一種從電容式物位測量技術發展起來的，防掛料、更可靠、更準確、適用性更廣的物位控制技術，射頻導納中的導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、電感性成分綜合而成。而射頻即發射高頻無線電波，所以射頻導納物位控制技術是通過用高頻無線電波測量被測介質導納來實現物位測量。

對于連續測量，射頻導納技術與傳統電容技術的區別除了上述講過的以外，還增加了兩個很重要的電路，這是根據導電掛料實踐中的一個很重要的發現改進而成的。上述技術在這時同樣解決了連接電纜問題，也解決了垂直安裝的傳感器根部掛料問題。鎖增加的兩個電路是振蕩器緩沖器和交流變換斬波器驅動器。

三、應用場合：

ZW-L2000D系列防爆型射頻導納物位計獨特的機械探頭設計，與高性能變送器的匹配，性能價格比高，在冶金、石化、化工、糧油、食品、水泥、橡塑、啤酒、飲料等行業各種物位上都有廣泛的應用。

1、導電、絕緣液體----化工、油田、水及污水處理；

2、導電、絕緣液體----造紙、制藥、水及污水處理 ；

3、粉末：灰、粉----電廠、冶金、水泥；

4、顆粒：煤、糧食----電廠、冶金、糧食；

5、界面：不同兩種液體----油田、化工。

四、主要特點：

1、本安設計:兩線制本安設計，單元和探頭都是本質安全；

2、免 維 護:無可動部件，不會造成磨損或損壞，不用定期清洗，無需重復調試；

3、防 掛 料:電學設計使其可以忽略掛壁或傳感元件掛料的影響；

4、化學兼容性:多種探頭設計，滿足各種介質要求；

5、應用廣泛:過程溫度從-183℃到+815℃，壓力從真空到100bar；

6、無 漂 移:不會因?yàn)榻橘|(zhì)的溫度或密度變化產生漂移；

7、可靠壽命:獨特的技術保證了儀表使用壽命長達15年；

8、安全防護:內置探頭輸入保護裝置，保護能力強，不易受到靜電、沖擊和電化學現象的影響或損壞；

9、安裝簡單:儀表可以通過罐上的螺紋口或法蘭進行安裝，可自行選擇整體或分體安裝方式，簡單方便，調試容易、快捷。

五、技術參數：

1、供電：18V-30VDC；

2、輸出：4-20mA（兩線制）；

3、輸出方式：物位方式或距離方式；

4、精度：±1%；

5、環境溫度：-40℃～70℃；

6、介質溫度：-100℃～260℃；

7、負載：24VDC 350Ω；

8、負載影響：0.2%（0---zui大負載）；

9、響應時間：0.5s（標準）0.5～30s（可調）；

10、現場顯示：可帶現場顯示功能（可選）；

11、量 程：大15000PF，大距離100m（不同傳感器量程不同）；

12、火花防護（對傳感器）：內置火花防護電路；

13、電氣接口：M20*1.5；

14、電 纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，zui長50m；

15、過程連接：NPT螺紋安裝（標準）；

16、法蘭安裝（可選）；

17、外殼防護：IP66；

18、防爆：Exidllct4。

六、安裝要求：

1、為現場安裝式設計，但仍要盡可能安裝在遠離振動腐蝕性空氣及可造成機械損壞的場合。為便于調試，儀表應安裝在有操作平臺或類似平臺的地方。環境溫度應在-40~75℃（140~75℉）之間。儀表安裝區域要求壁雷裝置，以防雷擊。

2、儀表安裝時，須***保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣良好，安裝螺紋與容器連接牢固，電器接觸良好，并且傳感器的地端要進入容器內部。對于大量程的或有攪拌的場合，傳感器需要支撐或地錨固定，但固定端要與傳感器絕緣。

3、按隔爆要求安裝的儀表，每一與防爆外殼相連的接線須***配有已經認證過的密封填料函或防爆鋼管密封接頭。按本要求安裝的儀表，每一回路上須***配有已經認證過的安全柵。認證過的密封填料函或防爆鋼管密封接頭和安全柵產品請咨詢本公司或本公司代理商。

4、24VDC電源波紋不得大于200mV。電源地線要接在標準或標準的儀表地，不可能接在動力地上?，F(xiàn)場電源電纜推薦采用屏蔽電纜，不可長距離無屏蔽與交流電源電纜并行。電纜經過區域要求有壁雷裝置，以防雷擊。

5、按隔爆要求安裝的儀表，在防爆現場開儀表防爆殼體之前，一定要確信儀表已斷電并且已斷電10分鐘以上。

七、注意事項：

1、射頻導納安裝位置不能離入料口太近，否則，在入料時射頻導納物位計容易接收虛假回波。

2、射頻導納對于圓柱形的原煤倉，VEGA應安裝在圓柱半徑的二分之一處，傳感器應對準出料口。

3、射頻導納型號不同所需的電壓等級也不相同，為了保證人身安全和儀器的完好，應在斷電的情況下接線。

4、接線方式分為兩線制,射頻導納物位計采集的是4-20MA的電流信號，為防止現場電磁干擾，確保信號的準確性，應采用屏蔽電纜,屏蔽電纜一端接地。

八、安裝方法。

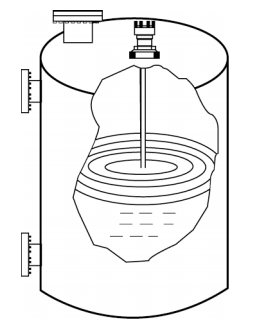

1、用棒式或纜式探極測量桶形罐液位：

注：探桿或探纜應避開出、入料口，且探桿或探纜與倉壁平行。與倉壁之間距離應大于是200mm。
2、用同軸探極測量臥式罐液位：

注：非桶形罐及非金屬倉壁罐可使用同軸探極進行測量。

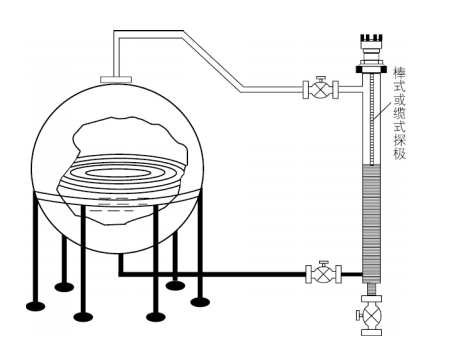

3、用聯通器測量球形罐液位：

注：球形罐及其它不規則形狀罐體均可使用聯通器進行測量。

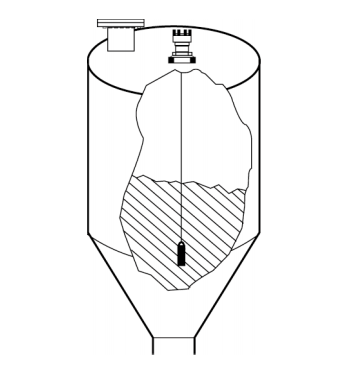

4、用重型纜式探極粉料或細顆粒料倉料位:

注：探極應避開進料口，當倉壁為混凝土?xí)r傳感器外殼接地端子應與混凝土鋼筋用導線可靠連接。

九、選型編碼：

十、電極選型：

注：1、PTFE為聚四氟乙烯；2、以上為標準長度，可根據用戶要求液位計長度生產。

十一、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
