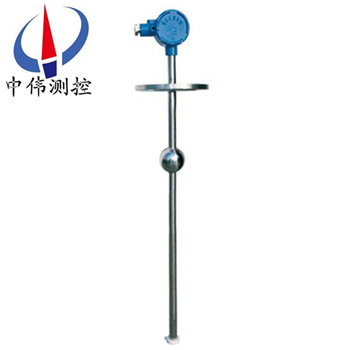

防爆浮球液位計

•

防爆浮球液位計是以磁浮球?yàn)闇y量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~2

一、產品概述：

ZW-UQZ系列防爆浮球液位計是一種插入式液位儀表,它是由干簧管、電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出，以實現對液位信號的傳送或控制。

二、工作原理：

ZW-UQZ系列防爆浮球液位計由浮球、插桿等組成。通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，從而達到液面的遠距離檢測和控制。

三、應用場合：

ZW-UQZ系列防爆浮球液位計具有結構簡單，調試方便，可靠性好，精度高等特點。廣泛適用于高溫、高壓、粘稠、臟污介質、瀝青、含臘等油品以及易燃、易爆、腐蝕性等介質的液位（界位）的連續測量?？捎糜谑汀⒒ぴ蟽?chǔ)存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制。也適用于大壩、水位，水庫水位監測與污水處理等等。

四、主要特點：

1、適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。

2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。

3、測量范圍大，不受貯槽高度的限制。

4、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。

5、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

五、技術參數：

1、測量范圍：0~3500mm；

2、供電電壓：12~36V DC；

3、輸出信號：兩線制4~20mA DC疊加數字信號，由用戶選擇開方或線性輸出；

4、負載電阻：250Ω；

5、測量精度：±10mm；

6、環境溫度：-40~80℃；

7、工作溫度：-20~120℃；

8、公稱壓力：≤1.6MPa；

9、法蘭標準：A：JB/T82.1-94（平面法蘭） DN100 PN1.6 球φ90；

B：JB/T82.1-94（平面法蘭）DN80 PN0.6 球φ76介質密度：≥0.65g/cm3；

10、介質粘度：≤0.015PaS；

11、接液材質：不銹鋼；

12、防爆等級：EXⅡBT4。

六、液位計安裝說明：

1、ZW-UQD-91 型儀表。

2、被測介質不應含有鐵磁性雜質。

3、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前， 用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至 密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。

4、儀表的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時 針方向排列。

5、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。

6、儀表的安裝位置一般選擇在量程之半。

七、四種安裝方式：

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

（訂貨時請用戶注明安裝形式和引頸長度L值。）對于敞口或非金屬容器，可以采用支架安裝方式。對于敞口或非金屬容器，可以采用支架安裝方式。

八、安裝調試注意事項：

1、整體調試

浮球液位計出廠時經調校合格后用抱箍帶固定在一起，用戶安裝前可進行整體調試(移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應)

2、單獨調試

可將變送器從UQZ型液位計上拆下，用磁性浮球處于變送器的零位標記處，此時輸出應為4mA，在把磁鋼置于滿度標記此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反激光粒度儀復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側須***注意液位計的下連接法蘭中心線須***對準顯示刻度標尺的零位和變送器輸出零位標記處。

九、安裝使用注意事項：

1浮球液位計應安裝在其浮球上下運動時不受妨礙的位置上。

2被測介質不應含有鐵磁性雜質。

3為了防止運輸時UQZ-D型儀表的浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，

4用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至 密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。

5浮球液位計的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時 針方向排列。

6浮球液位計出廠時附有安裝法蘭，用戶應有配管道法蘭。

十、操作說明：

1、按鍵操作：

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新打開。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置：
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能鍵確認并退出設置狀態恢復顯示狀態。

說明：在參數設置時，若2分鐘內未有任何按鍵按下，則直接返回到測量模式（不保存設置數據）。

十一、選型編碼：

十二、設計選用及訂貨須知 ：

1、訂貨時需注明型號、介質密度、溫度、壓力，插入深度（L）、測量范圍、法蘭標準、規格、數量；

2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細注明。
