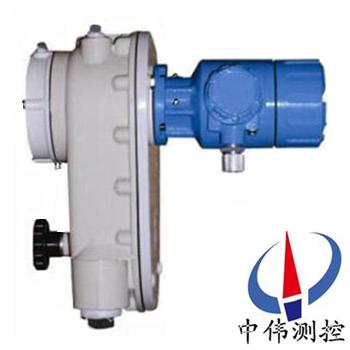

防爆鋼帶液位計

•

防爆鋼帶液位計引進國外專有技術、經國產化后自主生產的工業容器液位計。機械式傳動，使用安裝可靠，測量范圍大，另外，大型計數器顯示，使得讀數清晰準確；手動浮子提升機構，可隨時檢查儀表工作情況；可與多種變送

一、產品概述：

ZW-UZG系列防爆鋼帶液位計是在石油工業生產過程中使用的多種液位計的基礎上，研制設計并有******特點的新產品，外觀設計新穎、體積小、電源電壓范圍大，適應性強，安裝簡便，現場安裝不用動火，不論是在用或新建設備均能很容易安裝使用，由于儀表的鋼帶是在罐內自成內環，因此，受外界溫度影響變化小，且儀表測量精度不受液體密度和溫度變化的影響。

二、工作原理：

ZW-UZG系列防爆鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

浸在被測液體中的浮子受到重力W，浮力F和由恒力裝置產生的恒定拉力T的作用，當三個力的矢量和等于零時，浮子處于準平衡靜止狀態。力學平衡時的浮力是準恒定的（浮子浸入液體的體積V為恒定值）。

當液位改變時，原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。液位檢測裝置（浮子）根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動策動傳動銷轉動，進而作用于計數器來顯示液位的情況。變送器把這種液位情況轉換成標準電信號，通過信號線輸出。這種電信號可以驅動其他控制設備。

三、應用場合：

ZW-UZG系列防爆鋼帶液位計可以廣泛應用于石油、化工、電力、冶金、環保、食品等工業部門及附屬設施的各種變送器連接，將容器中的液位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理。

四、主要特點：

1、測量機構通過導管與被測介質隔離，因而維護方便、安全可靠；

2、耐壓等級高，可達4.0MPa;測量精度高，使用壽命長，即使在無電情況下也能照常使用；

3、適用于易燃易爆、有毒和腐蝕性介質中進行液位測量；

4、適用于浮頂罐、拱頂罐、臥罐的液位測量；

5、適用于高溫、低溫、高壓或真空條件下的液位測量；

6、適用于成品油、液化氣罐的液位測量；

7、適用于重油、瀝青等液位的測量；

8、適用于工業污水及城市污水等液位的測量；

9、可選底部或頂部安裝；

10、帶現場指示，可遠距離觀測，方便直觀；

11、可選二線制4～20mA遠距離傳輸，可選上、下限報警功能；

12、在價格上，為伺服液位計的1/3，低于鋼帶液位計；

13、在安裝方面優于浮球液位計和磁翻板液位計；

14、可以解決磁翻板和差壓液位計無法控制的場合。

五、技術參數：

1、環境溫度（℃）：-40～85（變送器部分）；

2、相對濕度（%）：5～100 （包括凝露和直接濕）；

3、大氣壓力（KPa）：86～108；

4、測量范圍：0～6，0～12，0～18，0～20；

5、測量誤差：±4.5；

6、靈敏度：1.5；

7、工作壓力（KPa）：0～17.5；

8、介質溫度（℃）：-40～200；

9、顯示方式：十米、米、分米、厘米、毫米五位數，由三位計數器和刻度盤顯示

10、接觸介質材料：1Cr18Ni9Ti。

六、維護保養:

1、對于正確安裝于良好工作環境中的儀表，除日常表面的維護外，平時無需特殊的維護與保養。當被測介質中有污染物可能粘覆浮子或其它零件表面上時，應定期清潔處理，以防儀表工作發生故障。

2、儀器的轉動部位應經常加少量的潤滑油進行潤滑。

3、在設備大修時應拆下儀表進行清潔處理，并更換老化的橡膠密封件，以保證儀表的密封性及工作的可靠性。

4、長期使用的儀表應定期更換易損件。

七、安裝調整與使用：

1、用戶產品到貨后應首先檢查產品的包裝質量，包裝箱應完整無損，標志清晰；對于包裝已有明顯損壞的應及時通知貯運部門或到制造廠查清問題及責任，如無包裝質量問題，可開箱取出產品。

2、用戶應根據所選用的儀表型號和量程，對應閱讀本說明書內有關條款的要求，正確安裝、調整與使用。安裝時，可以參照安裝示意圖進行安裝。

3、根據安裝現場的情況，參照液位計的實際尺寸，確定儀表的安裝位置；并確定1 1/2″鋼帶導管的長度尺寸，加工好端部的R1 1/2″螺紋，內表面應電鍍或涂防銹漆，供安裝時使用。

4、鋼帶導管的各接頭處在聯接時用聚四氟乙烯生料帶輔助密封。

5、儀表安裝完畢后，可按用戶實際要求調整計數器顯示。

6、開始向容器內泵入介質時，應緩慢進行防止過大的沖擊損壞浮子及其它機件。

7、儀表安裝完畢后，可按用戶實際要求調整計數器顯示。按銘牌指示的方向旋轉表頭正面的手輪1/4圈可稍微提起浮子，此時計數器讀數應有變化，說明儀表工作正常，即可投入使用。

八、選型編碼：

九、設計選用及訂貨需知：

1、請您根據您的實際情況，參照選型說明（未盡事項，請來電咨詢），慎重選擇適合您具體需求的產品。當您了解您的需求和我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。

2、按設計和使用要求未能選出適當?shù)膬x表時，請?zhí)岢鰡栴}和要求，我們的專業人員將協助您選型或為您設計制造特殊的產品，請至少提供下列資料：工作壓力、工作溫度、介質名稱、對材料的要求等。
