平衡容器

•
•
•

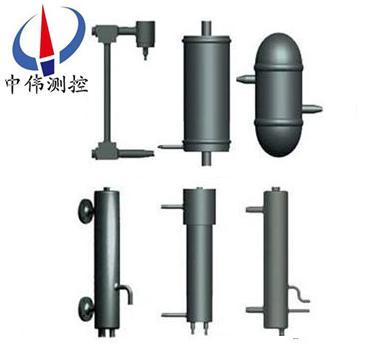

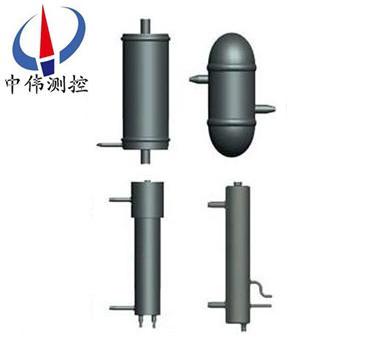

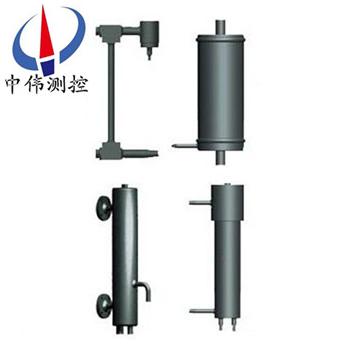

平衡容器是一種結構巧妙，具有自我補償能力的汽包水位測量裝置。平衡容器分單室平衡容器和雙室平衡容器，雙室平衡容器在基準杯的上方有一個圓環形漏斗結構將整個平衡容器分為兩個部分

一、產品概述:

ZW-EP系列平衡容器在正常工況下，鍋爐汽包內的水位無法直接測量，為此多采用引出管測量法。但其弊病是引出管與汽包的溫度差異大，故水的密度與汽包內差異大，從而造成一定的測量誤差。采用雙室容器是因為其在工作過程中，飽和蒸汽在室中凝結釋放熱量，對其中正壓補償管和負壓補償管加熱，并且外層加以足夠的保護層。減少了熱量損失，使容器的溫度接近于汽包內的溫度。

二、工作原理：

ZW-EP系列平衡容器是由正壓補償管、水杯、漏斗等零件焊接而成。工作過程中，飽和蒸汽因為凝結而釋放的熱量同時對正壓補償管和負壓管加熱，并且的外層保溫減少了熱量的損失，從而使正壓補償管內水的重度在任何工況下都近似等于汽包(或受壓容器)內水的重度；又由于正確的選用正壓補償管的高度，不論容器內壓力如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等，因此雙室輸出的差壓不變，即低置水位指示的水位不變。一旦水位發生變化，則輸出的差壓也隨之變化，所以低置水位指示可以實時顯示容器內的水位。

三、適用場合：

ZW-EP系列平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監控，并對外輸出水位變化時的壓差（AP）信號，保證鍋爐安全運行。

四、主要特點：

優點：

1 測量偏差??；

2 信號穩定，跟隨及時，能及時的反饋汽包內的真實水位；

3 壽命長。

缺點：

1 受環境影響較大，參比水柱溫度不均勻，無法實時量化標定；

2 冬季、夏季，白天照射、環境風向等影響較大；

3 只有保證參比水柱溫度恒定，才能達到的測量效果。

五、產品型號及使用范圍：

六、調試步驟：

1.系統沒有工作時(鍋爐汽包液位為零):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時打開雙室的汽液相閥門.此時輸出應該為20MA,及滿量程.現場將輸出調至4MA,及將零點做100%量程負遷移.

2.系統工作時(鍋爐汽有液位):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時關閉雙室的汽液相閥門.

3.測量系統正常工作時,三組閥狀況:平衡閥關閉;正負相閥開啟.雙室的汽液相閥門開啟.

七、注意事項：

1、鍋爐汽包引出的水汽管中心距應與相同；

2、與鍋爐汽包的壓力等級應相同；

3、與鍋爐汽包連接法蘭尺寸或焊接各接口管規格應對應；

4、注意：本安裝前須***對鍋爐管道進行氣吹，防止雜質進入，而發生嚴重事故。

5、將的汽水接口分別與汽包隔絕閥門外側焊接，保證其垂直安裝。由于雙室較重，所以底部需用槽鋼支撐，且支撐面應光滑。以防止設備因熱力膨脹產生位移而損壞。

6、雙室的疏水管應單獨引至汽包水循環zui快的下降管（靠近疏水管處加裝截止閥），其垂直長度應大于10 m，以保證內無水而又不至于抽空。如發生抽空現象時關小截止閥的開度。該管路不做保溫。

7、雙室的正負壓取壓管路應在水平方向引出1m后向下敷設，以保證取壓管內的水溫等于環境溫度。

8、安裝完畢后，各汽水取樣管、取樣閥門、連通管、筒體應做保溫處理，筒體頂部不做保溫。

9、引到差壓變送器的兩根導壓管路應平行敷設，共同保溫，并根據現場需要加伴熱防凍。加蒸汽伴熱管時應與導壓管隔離。以防導壓管內水汽化影響測量效果。

八、訂貨時請?zhí)峁┫铝袇?shù)：

1、型號規格；ZW-EP；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；

4、工作壓力：zui高承受壓力；

5、工作溫度：測量液體的高低溫度；

6、材質要求：接液材質。
