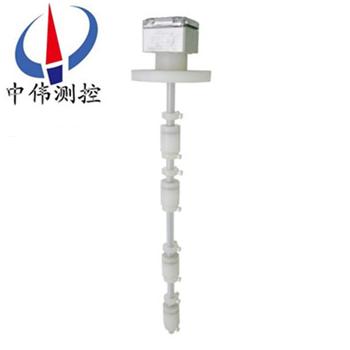

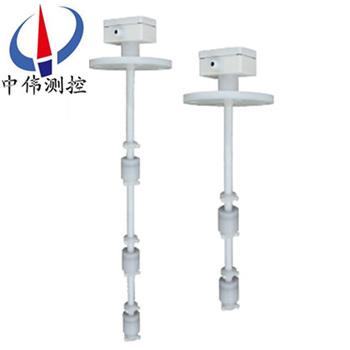

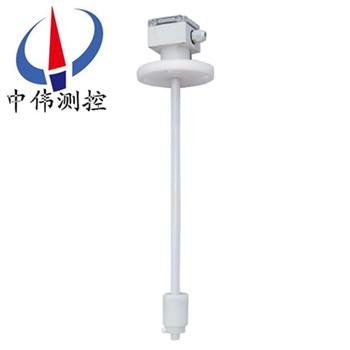

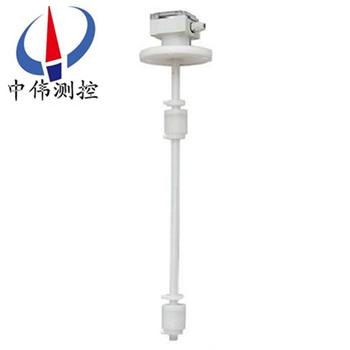

防腐連桿浮球液位開關

•
•
•
•

防腐連桿浮球液位開關與小型浮球液位開關原理基本相同，通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧開關，再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧開關相關位置上，使浮球在一定范圍內上

一、產品概述：

ZW-UQK80系列防腐連桿浮球液位開關分標準品和定制品，為方便用戶，特別將浮球規格、材質特性、接線盒規格、接續規格及相關組件規格整理成表，以供用戶正確選型。依照被測液體的使用溫度、壓力、比重、耐酸堿等特性，選擇適合規格的浮球和導桿材質。選購時還需確定接續規格，各動作點位置，動作形式（常開或常閉）和總長等。

二、工作原理：

ZW-UQK80系列防腐連桿浮球液位開關使用磁力運作無機械連接件運作簡單可靠當浮球開關被測介質浮動浮子時浮子帶動主體移動同時浮子另一端的磁體將控制開關動作桿上的磁體。

在密閉的金屬或塑料管內設置一點或多點的磁簧開關然后將管子貫穿一個或多個中空而內部裝有環型磁鐵的浮球并利用固定環控制浮球與磁簧開關在相關位置上使浮球在一定范圍內上下浮動利用浮球內的磁鐵去吸引磁簧開關的接點 產生開與關的動作。

三、應用場合：

ZW-UQK80系列防腐連桿浮球液位開關是由互為隔離的浮球組和微動開關組二大部分組成。浮球液位開關廣泛用于電子、電力、化工、水處理、給排水等各行各業的液位控制及報警。帶自檢式浮球液位開關可以很方便地在任何時候?qū)﹂_關及系統進行自我檢測，以確保開關及系統安全運行。

四、主要特點：

1、可作多點控制控制開關位置可以按使用者需要訂制；

2、使用磁簧開關不需供應電源接點壽命可達200萬次；

3、所有的開關出線在同一接線盒外部施工配線成本低廉；

4、多個開關控制點和其它形式的液位開關比較RF型的單價zui低；

5、接線盒的防護等級皆在IP-65以上；

6、有PPSUS316金屬材質因此不管酸堿液溶劑或各種燃油皆有合適產品可配合使用；

7、磁簧開關與導線完全和液體隔離因此在高溫高壓設備上亦可安全使用；

8、套裝適用于高溫和高壓場合；

9、60VA干觸點磁簧開關可通過浮球安裝位置選擇常開或常閉；

10、316 SS浮球?qū)Ч芎桶惭b接口適用于惡劣環境；

11、帶便于電氣對中調節的可旋轉底座的美標NEMA 4X聚丙烯外殼；

12、可定制導管長度和開關設定點尺寸。

五、技術參數：

1、工作溫度：標準型:-40～150℃；

   中溫型：-40～250℃；

   高溫型：-40～350℃；

2、環境溫度：-40～70℃ ；

3、工作壓力：-0.1～6.3MPa；

4、介質密度：≥0.45g/cm3；

5、輸出信號：SPDT繼電器（單刀雙擲） ；

6、 觸點容量：250VAC 7A ；

7、開關壽命：5×l04次 ；

8、電氣接口：M20×1.5內螺紋 ；

9、防爆等級：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT1～T6 ；

10、防護等級：IP65；

11、過程連接：HG20592～20635-97 DN50以上，其他法蘭標準請用戶在 訂貨時注明；

12、接液材質：不銹鋼 ；

13、接線盒材質：鋁合金。

六、安裝說明：

1、安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

2、若開關裝置于容器池壁，可加裝L型角鋼支架。

3、若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載須***與浮球開關接點容量相匹配。

7、被測液體的比重須***大于浮球比重。

8、浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。

七、接點保護線路：

1、當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC（緩沖器）、變阻器、二極管等。

注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關

2、當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

八、配線及接點說明：

1、打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定頭，根據銘牌及接線板端子臺上的標識將接點線接入對應的端子上。

2、接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

3、浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通

②1B：表示液位低于浮球時B-C接點接通

③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開

4、接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

九、常見故障及排除

1、故障現象、原因分析及排除方法

浮球不動作

①液體比重小于浮球比重→重新確認浮球比重

②浮球漏水→與本公司更換浮球

③異物卡住浮球→清除異物

2、浮球動作，但無信號輸出

浮球位置偏移→調整浮球位置。

十、安裝注意事項：

1、配線時建議使用多蕊電纜被控制線路負載須***和浮球開關接點容量相匹配；

2、安裝位置應遠離進水口否則開關會因進水口的波動而造成誤動作；

3、若開關裝置于容器池壁可加裝L型角鋼支架；

4、當浮球開關使用在有馬達繼電器螺管線圈等有電感性負載的電路中建議在負載兩端并聯保護線路如RC(緩沖器)變阻器二極管等；

5、接線完成后請將盒蓋旋緊并將接線口固定以確保接線盒防水；

6、接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

十一、選型編碼：

備注：請?jiān)敿?xì)寫明具體的過程連接方式，尺寸及動作點位置。

十二、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
