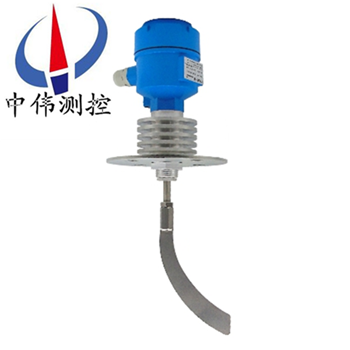

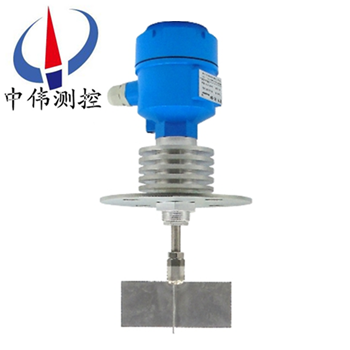

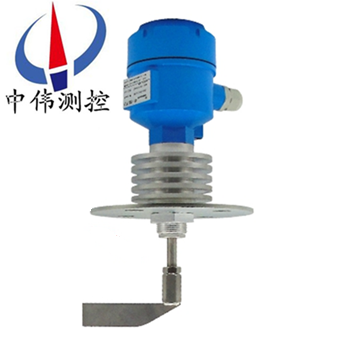

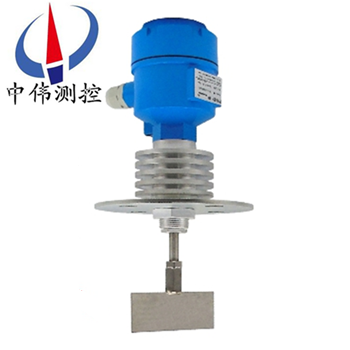

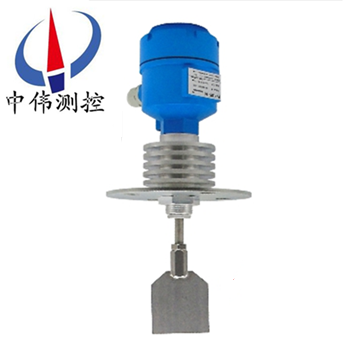

耐高溫阻旋料位開關（法蘭安裝）

•
•
•
•
•

耐高溫阻旋料位開關（法蘭安裝）用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其獨特的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。

一、產品概述：

ZW-UZK系列耐高溫阻旋料位開關（法蘭安裝）是一種用于固態物料（包括粉狀、粒狀、塊狀、膠狀等）的物位控制器。阻旋料位開關具有密封性好、過載能力強（具有過載保護）、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調整彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋式料位開關在化工、塑料、水泥、制藥、飼料、食品等行業得到了廣泛的應用。

二、工作原理：

ZW-UZK系列耐高溫阻旋料位開關（法蘭安裝）利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。針對使用于比重相差較大的物料，可調整彈簧拉力，比重大時彈簧拉力調整至***強，反之則調整至***弱。

三、應用場合：

ZW-UZK系列耐高溫阻旋料位開關（法蘭安裝）用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其獨特的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。

四、主要特點：

1、美國技術，三個軸承支撐，運行更可靠；

2、******的密封設計,可防止粉塵沿軸滲入(zl****設計)；

3、扭力穩定可靠,且扭力大小可調；

4、葉片承受過重負載,離合器自動打滑,保護電機不受損壞；

5、不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；

6、接線盒IP65設計,密封性好,戶外安裝使用可靠；

7、輕巧,安裝簡便；

8、適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。

五、技術參數：

1、供電電源：220VAC/110VAC/24VDC；

2、消耗功率：4W；

3、觸點容量：10A/250VAC SPDT（單刀雙擲）；

4、葉片轉速：1RPM（轉/分）；

5、力    矩：1.0Kg×CM；

6、物料密度：≥0.5g/cm3；

7、工作溫度：-10～80℃（***高可訂400℃）；

8、絕緣電阻：≥100MΩ；

9、介電強度：1500V*1min；

10、防護等級：IP65；

11、葉片材質：SUS304。

六、安裝要求包括：

1、安裝前請確認電源電壓是否與標示牌上面的電壓一致。

2、確認被測物料密度，選擇***佳葉片形狀和大小，一般地，密度越大葉片越小。

3、安裝前確認水平安裝還是豎直安裝

I、水平安裝時，將葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。

II、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊，如有條件可加防雨罩。

4、應避免安裝在物料的進料口的部位，當無法避免時可在開關的上方200mm處加裝防護擋板，以保護葉片不受物料沖擊。

5、產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

七、選型編碼：

八、訂購注意事項：

1、確認電壓24Vac,110V,220V OR 240V,50/60Hz；

2、確認安裝方式（側裝或上裝）；

3、注意原料比重；

4、確認葉片尺寸是否可插入法蘭入口或桶壁開孔。

售后服務承諾：

1、我公司所售料位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
