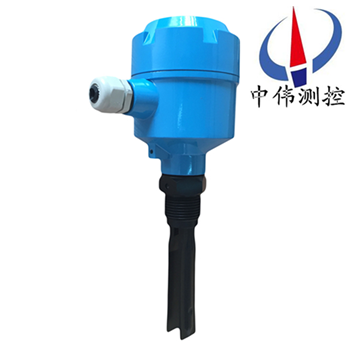

防腐型音叉液位開關

•
•

防腐型音叉液位開關幾乎適用于所有的液體介質，如具有爆炸性和非爆炸性危險的液體，腐蝕性液體（酸、堿）高粘度液體等；它不受泡沫、渦流、氣體的影響。同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。

一、產品概述：

ZW-YCK系列防腐型音叉液位開關幾乎使用于所有的液體介質，如具有爆炸性和非爆炸性危險的液體，腐蝕性液體（酸，堿）高粘度液體等；它不受泡沫，渦流，氣體的影響。同時也使用于測量能自由流動的輕質的固體粉末或顆粒。音叉式物位開關可測多種物／液體，具有高／低故障安全限位開關，溢流或空運轉保護，泵控制，顯示管道內有／無流體等功能。

二、結構原理：

ZW-YCK系列防腐型音叉液位開關是一種新型的液位開關。原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。音叉式物位開關又被稱作“電氣浮子”，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子”。無活動部件，因此無需維護和調整，是浮球開關的升級換代產品。對物位進行上、下限報警及控制。

三、應用場合：

ZW-YCK系列防腐型音叉液位開關在工業場合中的使用率更高、范圍更廣。防腐型音叉液位開關除了涵蓋通用型可以測量的場合外，由于其具有較強的耐腐蝕性，還可測量草酸、氫氟酸、過氧化氫、硝基鹽酸、氟銻磺酸等強腐蝕性的化學介質，在冶金、建材、化工、輕工等行業的液位控制方面有著廣泛的應用。

四、主要特點：

1、帶智能電路的料位，液位開關，使用于——幾乎所有液體——輕質固體散粒；

2、多種輸出形式——2線制AC，2線制DC；

3、高頻激勵，抗干擾性強；

4、安裝簡單免維護；

5、運行與液體的電導率，介高常數，粘度，壓力，溫度無關。

五、技術參數：

1、供電電壓：DC24V 或 AC220V；

2、工作溫度：叉體 -40～150℃；

3、環境溫度：-20～70℃；

4、工作壓力：≤2MPa；

5、介質密度：≥ 0.7g/cm3；

6、輸出方式：繼電器輸出 （AC220V/5A,DC 28V/10A）；

7、輸出延時：1～50秒可調；

8、功率消耗：0.5W；

9、高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；

10、電氣接口：3/4“NPT； M20×1.5

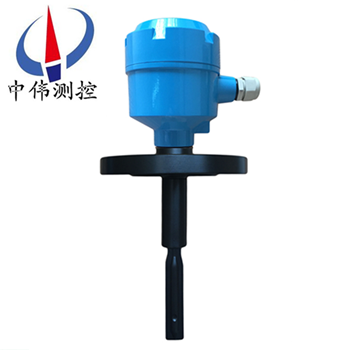

11、過程連接：1“NPT螺紋安裝（標準，可選BSPT）；法蘭安裝（可選）；

12、外殼防護：IP65；　13、防爆標志：Ex dⅡCT4。

六、安裝說明：

通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。

七、注意事項：

1、安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手?jǐn)Q動殼體，因為在擰緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。

2、安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。

3、儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

八、選型編碼：

九、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
