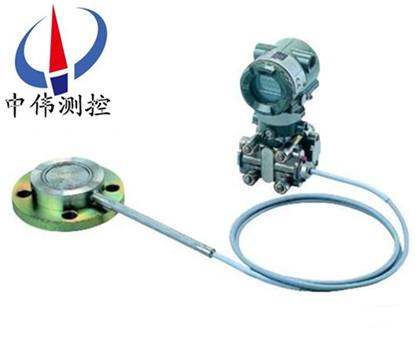

隔膜密封式壓力變送器

•

隔膜密封式壓力變送器采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為zui低，從而提供無與倫比的長期穩定性。產品

一、產品概述：

ZWA438W系列隔膜密封式壓力變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。

二、小型輕量設計：

ZWA438W系列隔膜密封式壓力變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。

三、現場總線通信能力：

現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

ZWA438W系列隔膜密封式壓力變送器提供兩種現場總線模式，F(xiàn)OUNDATION™現場總線低壓模式和PROFIBUS PA設備，以實現中偉測控和其他供應商的協同工作。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。

四、應用場合：

ZWA438W系列隔膜密封式壓力變送器用于測量液體、氣體和蒸汽的壓力，然后輸出與壓力相對應4～20mADC信號。由于它們可與HART375手操器相互進行通訊，故可進行遠程設定及監控。

五、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.2%；

3、模擬精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、穩定性：0.25% 60個月；

6、量程比：100：1；

7、測量速率：0.2S；

8、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

9、過程連接與其它產品兼容，實現測量；

10、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

11、采用16位計算機的智能變送器；

12、標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

13、支持向現場總線與基于現場控制的技術的升級。

六、標準技術規格：

1、通信線路條件：

電源電壓：16.4～42V DC（16.4～30V DC）；

通信距離：2km，使用CEV電纜時；

負載電容：0.22μF以下；

負載電感：3.3mH以下；

與電源線的間距：15cm以上；

連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40～85（-40～185°F）（一般型）；-30～80℃（-22～176°F）（帶數字式表頭）。

2、工作壓力：7kPaabs（20mmHgabs） ～法蘭的額定工作壓力。

3、電源電壓變動的影響0.005%/V（21.6～32VDC，350Ω）。

4、安裝：

變送器:2-inch管道安裝；

EJA438W隔膜密封式壓力變送器密封件:法蘭安裝。

5、安裝法蘭規格：

ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSIB16.5）

6、防水結構：

JIS C0920防浸型（相當于IECIP67和NEMA4X）

7、變送器材質：

法蘭:JISSUS14A

法蘭螺栓:參閱“型號及規格代碼表"

8、隔膜密封件材質：

毛細管:JIS SUS316；

保護管:JIS SUS304；

PVC屏蔽（PVC的zui大使用溫度:100℃）。

9、阻尼時間常數：

放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值；

放大器組件時間常數:0.2～64秒,可分9段設定；

當毛細管長3m，注入液的代碼A時，在正常溫度下取得的值。

七、選型編碼：　　

八、設計選用及訂貨選型須知：

1、ZWA438W系列隔膜密封式壓力變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明遷移量數值。

4、差壓變送器如需配三閥組，需另行注明。

5、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。

6、如果遠傳變送器要在真空?qǐng)龊虾透邷貓?chǎng)合下使用，訂貨時要特殊標明。

7、接觸介質O形密封環的材料有橡膠和氟橡膠等。

8、無特殊注明，出廠時灌充液為硅油。

售后服務承諾：

1、我公司所售中偉壓力變送器產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
