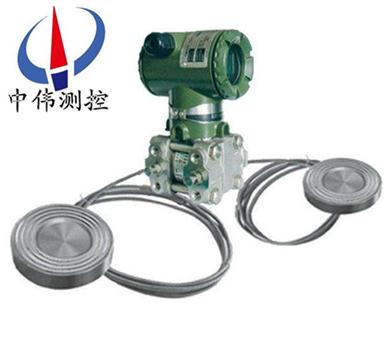

隔膜密封式差壓變送器

•

隔膜密封式差壓變送器是采用國外應用***廣泛，技術***成熟的電容式傳感器芯體，并引進國外全套生產工藝和技術， 生產出的***新型系列化差壓送器。產品模塊化設計和全貼片封裝，多款精致獨特的塑料模具配以xj****的激光雕

一、產品概述：

ZWA118W系列隔膜密封式差壓變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內zui為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

二、小型輕量設計：

ZWA118W系列隔膜密封式差壓變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。

三、現場總線通信能力：

現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。

ZWA118W系列隔膜密封式差壓變送器提供兩種現場總線模式，F(xiàn)OUNDATION™現場總線低壓模式和PROFIBUS PA設備，以實現阿斯德和其他供應商的協同工作。軟件方面，ZWA118系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。

四、產品應用：

用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。ZWA118W、ZWA118N和ZWA118Y也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊，通過它們進行設定和監控等。

五、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.2%；

3、模擬精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、穩定性：0.25% 60個月；

6、量程比：100：1；

7、量速率：0.2S；

8、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

9、過程連接與其它產品兼容，實現測量；

10、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

11、采用16位計算機的智能變送器；

12、標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

13、支持向現場總線與基于現場控制的技術的升級。

六、標準技術規格：

1、通信線路條件：

電源電壓:16.4～42V DC（16.4～30V DC）；

通信距離:2km，使用CEV電纜時；

負載電容:0.22μF以下；

負載電感:3.3mH以下；

與電源線的間距:15cm以上；

連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40～85（-40～185°F）（一般型）；-30～80℃（-22～176°F）（帶數字式表頭）。

2、工作壓力：7kPaabs（20mmHgabs） ～法蘭的額定工作壓力。

3、電源電壓變動的影響0.005%/V（21.6～32VDC，350Ω）。

4、安裝：

變送器:2-inch管道安裝；

密封件:法蘭安裝。

5、安裝法蘭規格：

ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSIB16.5）

6、防水結構：

JIS C0920防浸型（相當于IECIP67和NEMA4X）

7、變送器材質：

法蘭:JISSUS14A

法蘭螺栓:參閱“型號及規格代碼表"

8、隔膜密封件材質：

毛細管:JIS SUS316；

保護管:JIS SUS304；

PVC屏蔽（PVC的zui大使用溫度:100℃）。

9、阻尼時間常數：

放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值；

放大器組件時間常數:0.2～64秒,可分9段設定；

當毛細管長3m，注入液的代碼A時，在正常溫度下取得的值。

七、帶遠傳裝置的變送器適用于下列工況：

1、需要將高溫介質與變送器隔離。

2、測量介質對變送器敏感元件有腐蝕作用。

3、被測介質由于環境或溫度變化而固化或結晶。

4、更換被測介質需要嚴格凈化測量頭。

5、懸浮液體或高粘度介質。

6、測量頭須***保持清潔衛生。

7、密封壓力容器測量。

八、規格量程：

九、選型編碼：　

十、設計選用及訂貨須知：

1、ZWA118W系列隔膜密封式差壓變送器的工作壓力還取決于選定法蘭的規格。

2、遠傳裝置的工作溫度，由所選擇的灌充液種類確定。

3、遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。

4、靜壓和溫度影響，均是在***大量程時測得。

5、遠傳壓力變送器一側毛細管長度一般為1.5米，***長不宜超過3米（特殊情況協議商定)。
