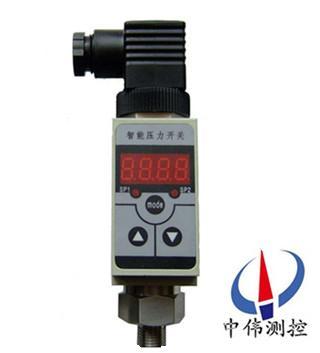

智能數字壓力開關
智能數字壓力開關是集壓力測量，顯示，輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式傳感器，輸出信號由高精度，低溫漂的放大器放大處理，高精度的A/D轉換器，轉換成微處理器可
Description：
一、產品概述：
ZW-K102系列智能數字壓力開關|壓力控制器|壓力繼電器是根據客戶多功能的需要開發的現場顯示、現場控制、變送輸出標準信號等功能一體的智能化儀表。它將壓力變送器和二次顯示控制儀表的功能集成于一體，使用方便、節省空間，是自動化控制系統中對壓力實現檢測、顯示、輸出、報警、控制和數據傳輸?shù)闹悄芑瘻y控儀表。
二、應用場合：
ZW-K102系列智能數字壓力開關使用靈活，操作簡單，調試方便，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量、顯示與控制。
三、主要特點：
1、4位LED顯示當前壓力或液位值；
2、輸出雙路繼電器（單刀雙擲）開關量；
3、用戶可在量程范圍內任意壓力報警點，調節無死區；
4、壓力單位可選擇：Bar，PSI，Kpa；
5、調節簡便，使用靈活；
6、采用高精度AD和高速微處理器，全數字化設計；
7、兩路繼電器輸出可以選擇；
8、防護等級：IP65；
9、采用高精度壓力傳感器，精度高，遲滯小，響應快，穩定可靠；
10、本安防爆。
四、技術參數：
1、量程范圍：－1Bar～1000Bar可選；
2、精度：0.5%FS
3、供電電壓：12～36V DC（24VDC校準電壓）或220V AC供電
4、輸出繼電器容量：220V AC 3A，24V DC 5A；
5、使用溫度：-20℃—85℃；
6、設置范圍：全量程段可以設置監測點，防波動回差設置。
7、接口螺紋：M20*1.5 G1/4 NPT1/4 （或定制）
8、采樣速率：10次/秒（可以根據客戶需要定制要求的速度）。
五、安裝要求：
1 機械安裝：
ZW-K102型智能數字壓力開關可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
2 電氣連接：
1、紅：電源 +；
2、黃：電源 -；
3、藍：開關 1；
4、綠：開關 2；
5、棕： 4~20mA。
六、為了防止電磁干擾的影響應注意以下事項：
1、線路連接盡量短；
2、采用屏蔽線；
3、盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；
4、若用微型軟管安裝，殼體須***單獨接地。
七、安裝、組裝、調整時需注意：
1、請******不要連接錯誤：誤連接不僅對本元件，而且對于周邊元件有時會引起致命的傷害。
2、與交流一次側不能絕緣的DC電源，有時會發生產品或電源的破損的場合，有時會發生觸電事故的現象。因此請******不要使用。
3、在電源上使用市售的開關電源的場合，請務必使機架的接地端子（F.G.）接地。
4、使用請避開陽光直射、或沾有水、油的場合。使用請避開蒸汽、灰塵多的環境。
5、請注意不要接觸稀釋劑等有機溶劑和注意不要直接接觸水、油、油脂。
6、請不要將通針等放入壓力氣口。否則可能破損膜片，導致不能正常動作。
7、在強磁場中，有時性能不能得到滿足。
8、使用電子式元件的空氣配管請經過充分吹氣清掃后再進行連接。
八、外形尺寸 （單位： mm ）
九、技術數據表：
量 程 范 圍 | -100…0～35…100（KPa） | 介 質 溫 度 | － 20～+85℃ |
0～2、20、40……60（MPa） | 環 境 溫 度 | － 10～+70℃ | |
測 量 介 質 | 與 316L不銹鋼兼容的各種氣體、液體 | 相 對 濕 度 | 0~80% |
供 電 電 壓 | 24VDC | 響 應 時 間 | ≤1ms |
顯 示 方 式 | 4位數碼管 | zui 大 功 耗 | ＜ 3W |
顯 示 范 圍 | -1999~9999 | 開 關 壽 命 | ＞ 100萬次 |
控 制 精 度 | ≦± 0.5%FS | 壓 力 接 口 | M20×1.5或用戶自定 |
長 期 穩 定 性 | ≤±0.2%F.S/年 | 電氣接口 | 五芯航插 |
十、選型編碼：
ZW-K102 | 中偉測控 | ||||||
G | 表壓 | ||||||
A | 絕壓 | ||||||
0~X （KPa或MPa） | 量程 | ||||||
J03 | ± 0.3%FS | ||||||
J05 | ± 0.5%FS | ||||||
C1 | 4~20mA輸出 | ||||||
C5 | 兩組開關信號 | ||||||
C0 | 特殊 | ||||||
M1 | M20×1.5 外螺紋 | ||||||
M0 | 特殊 | ||||||
F4 | 航插出線 | ||||||
F0 | 特殊 | ||||||
十一、設計及訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等。如有疑問請致電本公司技術或。
售后服務承諾：
1、我公司所售儀表產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
