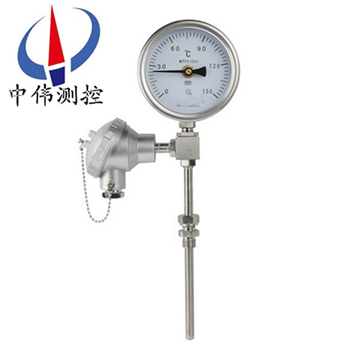

熱電阻遠傳雙金屬溫度計

•

熱電阻遠傳雙金屬溫度計既滿足現場測溫需求，亦滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。

一、產品概述：
WSSP系列熱電阻遠傳雙金屬溫度計以及由此開發的系列化溫度儀表，克服了傳統膨脹式溫度計性能單一、壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。

二、工作原理：
WSSP系列熱電阻遠傳雙金屬溫度計是一種將熱電阻測溫元件與WSSP型溫度計溫包安裝于同一測溫元件內的一種溫度測量?jī)x表。兩個測溫系統相互獨立，互不影響各自的溫度測量及準確度。這種儀表的突出優點在于只需單點測溫就可雙重指示被測溫度，其中壓力式部分用于現場指示，熱電阻信號用來遠傳至控制室（約500米），通過二次儀表來線式、控制、調節被測溫度，兩個測溫系統互相監視，提高了溫度測量的可靠性和準確性。
三、應用場合：
WSSP系列熱電阻遠傳雙金屬溫度計既滿足現場測溫需求，亦滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。
四、主要特點：
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
2、具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能。
3、結構形式與************產品相同，可替代進口。
五、技術參數：
1、測溫范圍 -40～600℃；
2、環境溫度 -10～55℃；
3、相對濕度 ≤95％；
4、精度等級  1.5級；
5、時間常數 ≤60Ｓ；
6、探頭耐壓 ≤6Mpa；
7、探頭直徑:φ8-10mm、可動外螺紋:M27*2；
8、熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出。

六、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。

七、技術數據表：

八、測溫范圍：

備注：
1、溫度表的插入深度L須***大于Lmin，L可供選擇的系列為：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根據用戶需要特制。
2、保護管直徑為Φ6、Φ8的該系列溫度計，其時間常數不超過40秒，直徑為Φ10時，時間常數不超過30秒。
3、保護管采用不銹鋼1Cr18Ni9Ti制造，在常溫下zui高工作壓力為6.4MPa。

九、外形及尺寸：

十、選型編碼：

例：，軸向型，PT100型 I級 測溫范圍0-400℃?；顒?dòng)螺紋M27x2，保護管316插入長度300mm.即為：WSSP-401 0-400℃ l=300mm I級 保護管316。

十一、設計及選型須知：
1、型號；
2、熱電阻分度號；
3、熱電阻精度等級；
4、雙金屬溫度計精度等級；
5、測溫范圍；
6、安裝固定形式；
7、保護管材質；
8、插入長度。
