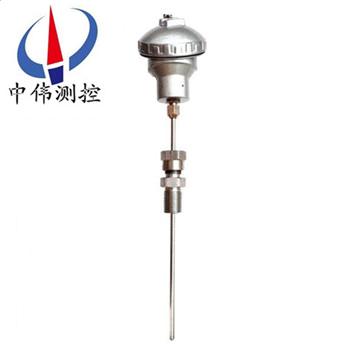

鎧裝熱電偶

•

鎧裝熱電偶作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。它可以直接測量名種生產過程中從 0~1300℃范圍內的液體、蒸汽和氣體介質以及固體表面

一、產品概述：

WRNK系列鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。它可以直接測量名種生產過程中從 0~1300℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

二、結構原理：

WRNK系列鎧裝熱電偶的工作原理是，兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

WRNK系列鎧裝熱電偶的結構是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。鎧裝熱電偶分絕緣式和接殼式兩種。

三、主要特點：

熱響應時間少，減小動態誤差；

可彎曲安裝使用；

測量范圍大；

機械強度高，耐壓性能好；

四、技術參數：

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。

熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）

絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）

高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

鎧裝熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

五、選型代碼：

六、設計選用及訂貨須知：
請?zhí)峁┓侄忍枴⒕鹊燃?、安裝固定形式、保護管材質、長度或插入深度（保護管總長L=l+150，特殊插入深度及其保護管材質可按協議定貨）。
售后服務承諾：
1、我公司所售熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
