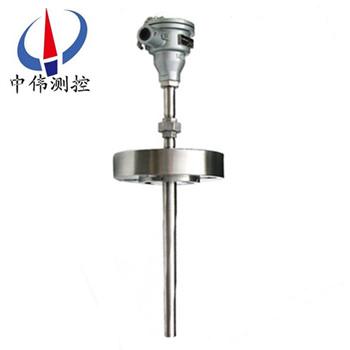

高溫高壓熱電偶
高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
Description：
一、產品概述：
WRNG-430系列高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
二、工作原理：
WRNG-430系列高溫高壓熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
三、熱電偶的種類：
WRNG-430系列高溫高壓熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指******標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準熱電偶按IEC******標準生產，并指定S、R、B、K、N、E、J、T八種標準熱電偶為統一設計型熱電偶。
四、性能特點：
1、測量精度高。因熱電偶直接與被測對象接觸,不受中間介質的影響。
2、測量范圍廣。常用的熱電偶從-50~+1100℃均可邊續測量，某些特殊熱電偶zui低可測到-269℃（如金鐵鎳鉻）。
3、構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。
五、技術參數：
1、電氣出口：M20x1．5,NPT1/2；
2、連接尺寸：M20x1．5, NPT1/2；
3、防護等級：IP65；
4、隔爆等級：d‖BT4, d‖CT5；
5、公稱壓力：15-40MPa。
六、結構要求：
1、組成高溫高壓熱電偶的兩個熱電極的焊接須***牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
七、保護管材質及選用：
材 質 | 使 用 溫 度℃ | 特 點 及 用 途 |
1Cr18Ni9Ti | -200 — 800 | 具有高溫耐蝕性，通常為一般耐熱鋼使用 |
304 | -200 — 800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
316 | -200 — 750 | 低碳含量，具有良好耐晶間通常作為耐熱鋼使用 |
316L | -200 — 750 | 超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用 |
310S | -200 — 1000 | 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
GH3030 | 0 — 1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
八、套管形式選擇：
法蘭可選擇900（ PN15 ）— 2500LB（ PN40 ）RJ等不同形式。
代 號 | N | M | D | d | D1 | D2 |
A | M20x1 ． 5（NPT1/2） | NPT1 ″ | Φ34 | Φ9 | Φ23 | Φ18 |
B | NPT11/4 ″ | Φ45 | Φ9 | Φ28 | Φ23 |
九、法蘭標準代號：
標 準 代 號 | 文 件 編 號 |
中 國 國 家 標 準 | GB9112-9131-88 |
中國化工部標準 | HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ） |
中國機械部標準 | JB/T74-90-94 （ JB81-82-59 ） |
美 國 標 準 | ASME/ANSI B16 ． 5-88 |
德 國 標 準 | DIN 2628-2638-1975 |
日 本 標 準 | JIS2201-1796 |
十、型號及規格表：
型 號 | 分 度 號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 Lxl |
WRNG-430 WRN2G-430 | K | 0-800 | ＜ 180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
WREG-430 WRE2G-430 | E | 0-600 | |||
WRNG-440 WRN2G-440 | K | 0-800 | |||
WREG-440 WRE2G-440 | E | 0-600 |
注：1、熱電偶 I 級按協議訂貨；
2、保護管其余材質按協議訂貨
3、型號 430 為防水式，型號440為隔爆式。
十一、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、法蘭規格及形式；
6、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
