K型熱電偶

•

k型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中廣泛為用戶所采用。不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中

一、產品概述：

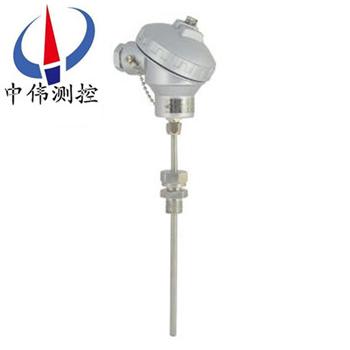

WRN系列K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。是目前用量***大的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2～4.0mm。正極（KP）的名義化學成分為：Ni：Cr=92：12，負極（KN）的名義化學成分為：Ni：Si=99：3，其使用溫度為-200~1300℃。

二、工作原理：

WRN系列K型熱電偶的工作原理是，兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

K型熱電偶的結構是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。鎧裝熱電偶分絕緣式和接殼式兩種。

三、應用場合：

WRN系列K型熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。它可以直接測量名種生產過程中從 0~1300℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

四、主要特點：

1、檢出(測溫)元件熱電偶是工業上***常用的溫度檢測元件之一。須***配二次儀表，其優點是：

① 測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

② 測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶***低可測到-269℃（如金鐵鎳鉻），***高可達+2800℃（如鎢-錸）。

③ 構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

2、根據溫度測量范圍及精度，選用相應分度號的熱電偶

使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶；要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶；在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶；250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。

五、技術參數：

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。

熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）

絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）

高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

鎧裝熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

六、選型代碼：

注：1、熱電偶I級按協議訂貨；
2、 保護管其余材質根據協議訂貨。
七、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
