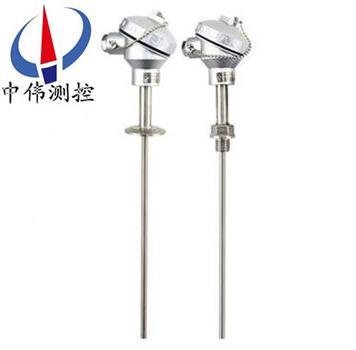

裝配式熱電阻

•

裝配式熱電阻作為溫度測量傳感器，通常顯示儀表、記錄儀和電子調節器等配套使用，根據******規定生產應符合IEC******標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型

一、產品概述：
WZP-230系列裝配式熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度。盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管、保護管、和接線盒等主要部分組成。
二、工作原理：
WZP-230系列裝配式熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
WZP-230系列裝配式熱電阻由感溫元件、外保護管、接線盒以及各種用途的固定裝置組成，有單支和雙支元件兩種規格，保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證產品能安全地使用在各種場合。
三、應用場合：
WZP-230系列裝配式熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度。
四、主要特點：
1、壓簧式感溫元件，抗振性能好；
2、測溫精度高；
3、機械強度高，耐壓性能好；
4、進口薄膜電阻元件，性能可靠穩定。
五、技術參數：
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻：
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
六、安裝注意事項：
對于熱電阻的安裝；應注意熱電阻的安裝使用中的幾個細節；有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下2點:
1、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電阻應該有足夠的插入深度:
a、當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管。
b、假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電阻插入深度500mm即可。
c、對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處（垂直安裝或傾斜安裝）.如被測流體的管道直徑是100毫米,那熱電阻插入深度應選擇50~100毫米（應考慮到安裝底座或法蘭的尺寸）。
d、對于高溫高壓和高速流體的溫度測量（如主蒸汽溫度）,為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm。
2、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻。

七、無固定裝置式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、型號120、121為防濺式接線盒，型號130、131為防水式接線盒。
固定螺紋式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：10MPa ；
3、型號220、221為防濺式接線盒，型號230、231為防水式接線盒。
活動法蘭式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、型號320、321為防濺式接線盒，型號330、331為防水式接線盒。
固定法蘭式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：2.5MPa；
3、型號420、421為防濺式接線盒，型號430、431為防水式接線盒。
固定螺紋錐形保護管式：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：30MPa，流速≤80米/秒。
六、選型表：

十三、設計及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電阻系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
