中長圖彩屏無紙記錄儀

•

中長圖彩屏無紙記錄儀是以xj****的CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、采用長壽命640×480TFT真彩液晶顯示屏，支持64通道通用模擬輸入或32通道模擬輸出與32通道

一、產品概述：
ZWQC8000系列中長圖彩屏無紙記錄儀具有40路模擬量wn****輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。
二、應用場合：
ZWQC8000系列中長圖彩屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
系統：
1、采用大規模集成電路，******名廠元器件精心設計；
2、高速、高性能32 位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警；
3、5.6英寸320X234點陣高亮度彩屏圖形液晶顯示，LED背光、畫面清晰、寬視角；
4、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
5、新型開關電源，85VAC~265VAC 范圍內正常工作；
6、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
7、提供變送器＋24VDC隔離配電；
8、全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
9、大容量FLASH 閃存芯片存貯歷史數據，掉電******丟失數據；
10、12路繼電器報警輸出（VX6116系列僅支持8路繼電器報警輸出）
信號：
1、可輸入各種標準信號：標準電流、標準電壓、毫伏、熱電偶、熱電阻等；
2、信號全量程精度±0.2%；
3、通道間采用光電器件，完全隔離；
4、提供標準4～20mA變送輸出；
軟件：
1、軟件密碼鎖保證用戶組態安全；
2、中文菜單組態，可自由組態工程位號、工程單位；
3、工程量顯示數值達到4位半，顯示范圍：-9999～19999，還支持真空度運算及科學計數法顯示；
4、同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄并顯示zui近的15條報警信息；
5、每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日報＋月報等多種報表形式；
6、多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算；
7、曲線顯示模式可選擇橫向曲線或縱向曲線；
8、提供4組曲線組合，每組可自由選擇通道、自由選擇曲線顏色；
9、內置GB2312二級漢字字庫（6500個漢字）；
10、功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用******標準編碼，解決特殊單位及漢字位號的輸入問題；
通訊：
1、標準串行通訊接口：RS485和RS232C；
2、支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。除支持本公司的DataManagement數據管理軟件外，還支持iFix、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動；
3、使用USB2.0接口轉存和備份歷史數據，zui大支持2GB優盤；
4、支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換；
5、外接微型打印機，可手動打印數據、曲線、定時自動打印實時數據，滿足用戶現場打印的需要。
四、技術參數：
1、輸入信號：40通道隔離型wn****信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC；
2、串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω；
3、靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級；
4、信號類型：標準信號：（0~10）mA、（4~20）mA、（0~5）V、（1~5）V、（0~10）V；
毫伏信號：（0~20）mV、（0~100）mV；
熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；
熱電阻信號：Pt100、Cu50、JPT100;（-5~5）V、（-10~10）V、（0~1）V、（0.2~1）V；
5、記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選；
6、采樣周期：1秒，即1秒對各通道均采樣1次；
7、存儲容量：內部Flash存儲器zui大容量為128MB；
8、報警輸出：40路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）；
9、實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，時鐘誤差±1分/月；
10、掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失；
11、通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離；
12、通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps；
13、供 電：交流：（100~240）VAC 頻率范圍：（47~63）Hz；
14、工作條件：工作溫度：（0~50）℃；濕度：（10~85）%（無結露）；運輸和存儲溫度：（-20~60）℃；濕度：（5~95）%（無結露）。

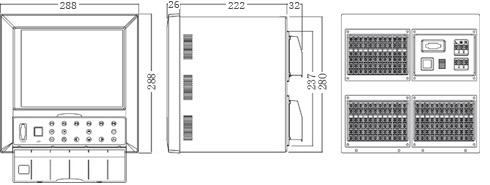

五、選型表：

售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
