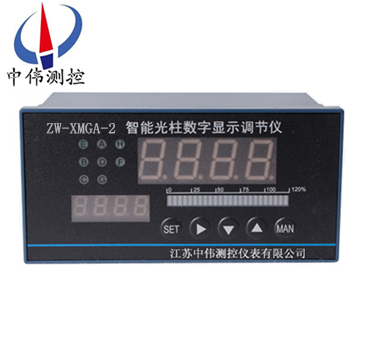

智能光柱顯示調節儀
智能光柱顯示調節儀是智能型、高精度的數顯溫度、壓力、液位測量控制儀表，與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變松輸出、數據采集和通訊。
Description：
一、產品概述：
ZW-XMGA系列智能光柱顯示調節儀采用了自行研制開發，委托集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表******以下特點：
1、儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
2、采用了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。
3、可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。
4、可選加兩路D/A輸出口，可以對過程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的要求。
5、任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
6、線性輸入或Pt100x儀表可自定義零點和滿度。
二、應用場合：
ZW-XMGA系列智能光柱顯示調節儀用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制?？蓱?yīng)用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要功能：
1、儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
2、采和了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。
3、可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。
4、可選加兩路D/A輸出口，可以對付程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。
5、任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
6、線性輸入或Pt100x儀表可自定義零點和滿度。
四、技術參數：
1、測量精度：±0.5%FS±1d ±0.2%FS±1d
2、報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、******值方式等。
3、變送輸出精度：±0.3%FS 負載能力：0-600Ω
4、輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ
熱電偶及DC.mV：≥10MΩ冷端自動補償精度0-40℃范圍內±0.3℃
熱電阻：三線制輸入3×10Ω以內完全補償
脈沖幅值：≥2.5V，頻率范圍0.01~1000HZ
5、繼電器接點容量：AC220V 3A（無感負載）
6、供電電源：AC220 ≤6W
7、工作環境要求：溫度：0-5℃、相對濕度：＜58%，無腐蝕性氣體，無震動場合。
五、顯示說明：
1、單排數碼顯示：直接顯示儀表測量值。
2、雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。
3、雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。
4、單排數碼管+雙排模擬條：數碼管顯示儀表測量值，按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百分比。
5、雙排數碼管+雙排模擬條：雙排數碼管解釋同上<顯示說明2>一樣，雙排模擬條同上<顯示說明4>一樣。
6、指示燈：A燈或J1燈，是SP1報警指示燈。
E燈或J2燈，是SP2報警指示燈。
B燈或J3燈，是SP3報警指示燈。
C燈或J4燈，是SP4報警指示燈。
燈或J5燈，是SP5報警指示燈。
燈或J6燈，是SP6報警指示燈。
六、選型表：
型譜 | —— | 說明 | |
XMGA | 智能光柱顯示調節儀 | ||
1 | 1數字顯示儀 | ||
2 | 光柱顯示儀（中偉測控） | ||
顯示方式 | 1 | 單屏顯示 | |
2 | 雙屏顯示 | ||
3 | 單屏+單光柱 | ||
4 | 單屏+雙光柱 | ||
5 | 雙屏+單光柱 | ||
6 | 雙屏+雙光柱 | ||
7 | 三屏顯示 | ||
8 | 開方方式顯示（小信號切除，訂貨請注明） | ||
輸入方式 | 0 | 頻率信號：1~10000Hz | |
1 | 配熱電偶（E、K、S、B、J、T、N、R等） | ||
2 | 配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G等） | ||
3 | 配直流電流（0~10mA、4~20mA） | ||
4 | 配直流電壓(0~5V、1~5V、0~20mA、0~50mV、0~200mV) | ||
5 | 配用遠傳壓力電阻值及線性電阻值（0~400Ω） | ||
6 | 配全部輸入類型 | ||
報警功能 | 0 | 無報警 | |
1 | 一路報警 | ||
2 | 二路報警 | ||
3 | 三路報警 注：SPs作聲光報警、關聯報 | ||
4 | 四路報警 警請注明 | ||
5 | 五路報警 | ||
6 | 六路報警 | ||
附加功能 | 0 | 無附加功能 | |
1 | 帶有斷偶、斷阻、斷線后狀態輸出 | ||
外形尺寸 | H | 橫式160*80 | 開孔152*76 |
V | 豎式80*160 | 開孔76*152 | |
J | 橫式96*48或豎式 | 開孔92*45 | |
F | 方式96*96 | 開孔92*92 | |
Q | 方式72*72 | 開孔68*68 | |
S | 方式48*48 | 開孔45*45 | |
變送輸出 | A | 無變送輸出 | |
B | 變送輸出0~10mA | ||
C | 變送輸出4~20mA | ||
D | 變送輸出0~5V | ||
E | 變送輸出1~5V | ||
F | 特殊信號變送輸出 | ||
G | 頻率輸出（5~10kHz） | ||
定時功能 | S | 缺省為無定時功能 | |
帶定時功能 | |||
供外24V直流電源 | P | 缺省為無24V直流電源輸出 | |
帶24V直流電源輸出（可做二線制變送器電源） | |||
通訊接口 | T | 缺省為不帶通訊接口 | |
帶RS485或RS232通訊接口 | |||
供電電源 | K W | 缺省為220V.AC | |
開關電源85~260VAC | |||
開關電源18~36VDC或18~36VAC | |||
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。
售后服務承諾：
1、我公司所售中偉測控產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
