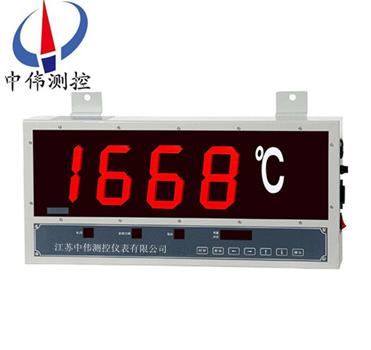

大屏幕數字顯示儀

•

大屏幕數字顯示儀是該領域的*********，廣泛應用于各大車間，遠距離觀測場所，可對溫度、溫濕度、壓力、速度……等工業參數進行測量顯示控制，使測量值更為清晰。

一、產品概述：

ZW-LED系列大屏幕數字顯示儀采用表面封裝模塊化工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊、wn****信號輸入等功能，適用于溫度、濕度、壓力、液位、瞬時流 量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正?？蓮V泛用于電力、冶金、化工、石化、造紙印染、釀造、煙草、 航天基地等領域。

ZW-LED系列大屏幕數字顯示儀采用無跳線技術，使輸入端口具備wn****信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準 電流信號）之間的輕松切換。線路板經過優化設計及生產工藝不斷完善，降低了溫度漂移，提高了抗干擾性能確保產品在長期工作中的穩定性的穩定性和可靠性。采 用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。

ZW-LED系列大屏幕數字顯示儀的輸出回路均采用光電隔離, 抗干擾能力強。可帶串行通訊接口，可與各種帶串行接口的設備進行雙向通訊，組成網絡控制系統。具備多種標準外形尺寸,能適用各種測量控制場合。整機采用卡入式結構,安裝十分簡便。

二、應用范圍:

ZW-LED系列大屏幕數字顯示儀用在鍋爐房，澡堂，溫泉，廣場，銀行，政府機關等。

三、基本性能:

1、4-20mA、0-10V、mV、脈沖信號、熱電阻、熱電偶等信號輸入，除實現顯示功能外，還可選配變送、報警、通訊功能。

2、顯示溫度、溫濕度、壓力、流量、轉速、重量、液位、計數……等工業參數值。

3、顯示采用高亮度紅色LED,LED的尺寸包括1.8",2".3",4",5",8"及10"(寸)

4、采用鋁合金型材外殼，非完全密閉，只能在室內使用。

5、接線為航空插頭方式

6、通道標識，工程量單位標識，采用粘貼方式。

7、可選配恭敬地內置時鐘，年誤差小于2分鐘，實現年、月、日、時、分、秒、周等顯示。

8、外形尺寸與通道數和LED數量，大小、功能、工程量單位標識要求等相關。且受運輸、包裝條件的限制，選型時應咨詢。

四、主要特點:

1、wn****輸入功能

2、自動校準和人工校準功能

3、多重保護、隔離設計、抗干擾能力強、可靠性高

4、良好的軟件平臺，具備二次開發能力，以滿足特殊的功能

5、xj****的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

五、技術參數：

基本誤差：0.2％FS，14位A/D轉換器（zui大18位A/D轉換器，訂貨時注明）；

輸入信號：·熱電偶: B、S、K、E、J、T、WRe 等；

·熱電阻: Pt100、Cu50、Cu53、Cu100、BA1、BA2；

·電　流: 0～10mA、4～20mA等（輸入阻抗≤250Ω）；

·電　壓: 0～5V、1V～5V、mV等（輸入阻抗≥1MΩ）；

·遠傳壓力電阻：（0～400）Ω；

采樣周期：0.2S（10~200次/秒，用戶可選）；

顯    示：單排四位LED，3寸數碼顯示；

報警輸出：儀表可帶多個繼電器輸出，繼電器觸點容量  AC220V/5A或AC220V/1A。zui多可帶16個繼電器，可選擇上限、下限控制，控制設定值和回差值全量程內自由設定；

變送輸出：4～20mA、0～10/20mA（負載電阻≤250Ω，負載過大需注明）；1～5V、0～5V、0～10V（負載電阻≥200KΩ）；

采用12位數字D/A芯片，隔離輸出；

通訊輸出：隔離通訊接口RS485/RS232   波特率1200～9600bps；

饋電輸出：DC24V/30mA、DC12V/30mA；

溫度補償：0～50冷端溫度自動補償，誤差：±1℃；

電    源：開關電源 85～265VAC或DC24V或DC12V；

功    耗：4W；

環境溫度：(-20～70)℃ （常溫下開機運行30分鐘后,可逐漸承受極限溫度）；

(0～50)℃   (熱電偶信號輸入)

相對濕度：≤85% 無凝露避免在帶有腐蝕性和易燃易爆氣體中使用；

面板尺寸：長3400mm，寬2200mm，深60mm，不含掛件。

（本公司儀表自行研發生產，種類多，功能全，如用戶可選快速采樣，可以200次/秒，高精度18位A/D采集，高精度16位D/A輸出，輸入信號20段曲線修正，滿5位顯示或6位顯示，液晶顯示，特殊的輸入信號，多個繼電器報警蜂鳴器輸出，大功率的饋電輸出等，訂貨時注明）。

六、選型表:

型號舉例：ZW-LED-84-DP-J2-O1-S-V24-FM(4-20)

ZW-LED大屏幕數字顯示儀，8寸4位數碼管，外表尺寸：橫式 900×300×100mm（不含掛鉤），單排4位顯示，二個繼電器報警控制輸出，4～20mA變送輸出，帶RS485隔離通訊接口，帶DC24V饋電輸出，輸入信號4～20mA，供電電源85~265VAC，帶蜂鳴器報警。

售后服務承諾：
1、我公司所售中偉大屏幕系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
