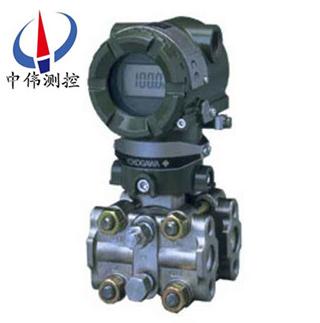

EJA430A智能壓力變送器
EJA430A智能壓力變送器采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
Description：
一、產品概述：
EJA430A智能壓力變送器采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
二、靜壓影響忽略不計：
EJA430A智能壓力變送器當加有靜壓（工作壓力）時，兩形狀、尺寸、材質完全一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除（公式和圖類似溫度影響）。
三、單向過壓特性優：
EJA430A智能壓力變送器接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體完全接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
四、主要特點：
單晶硅諧振式傳感器；
高精度：±0.075%；
連續工作5年不需調校；
溫度影響可忽略不計；
靜壓影響可忽略不計；
單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
雙向通訊功能（BRAIN/HART協議，F(xiàn)F現場總線）；
完善的自診斷功能；
小型、輕量（標準型3.9kg）。
五、選型表：EJA430A：
第1項：輸出信號 | -D4-20mA DC/帶數字通訊（BRAIN協議）-E4-20mA DC/帶數字通訊（HART協議）-FFF現場總線通訊
|
第2項：測量量程（膜盒） | A0.03-3MPaB0.14-14MPa
|
第3項：接液件材質 | SJIS SCS14AJIS SUS316LJIS SUS316HJIS SCS14A哈氏合金C-276 JIS SUS316MJIS SCS14A蒙乃爾 JIS SUS316TJIS SCS14A鉭 JIS SUS316A哈氏合金C-276 哈氏合金C-276 哈氏合金C-276D哈氏合金C-276 鉭 哈氏合金C-276B蒙乃爾 蒙乃爾 蒙乃爾
|
第4項：過程接口 | 0無過程接頭（RC1/4內螺紋在容室法蘭上）1RC1/4內螺紋過程接頭2RC1/2內螺紋過程接頭31/4NPT內螺紋過程接頭41/2NPT內螺紋過程接頭5無過程接頭（1/4NPT內螺紋在容室法蘭上）
|
第5項：螺栓和螺母材質 | AJIS SCM435 3MPa 14MPaBJIS SUS630 3MPa 14MPaCJIS SUH660 3MPa 14MPa
|
第6項：安裝方式 | -2垂直配管連接，右邊高壓，上部安裝過程接頭-3垂直配管連接，右邊高壓，下部安裝過程接頭-6垂直配管連接，左邊高壓，上部安裝過程接頭-7垂直配管連接，左邊高壓，下部安裝過程接頭-8水平配管連接，右邊高壓-9水平配管連接，左邊高壓
|
第7項：電氣接口 | 0G1/2內螺紋一個電氣接口21/2NPT內螺紋二個電氣接口，無盲塞3Pg13.5內螺紋二個電氣接口，無盲塞4M20內螺紋二個電氣接口，無盲塞5G1/2內螺紋二個電氣接口，盲塞一個71/2NPT內螺紋二個電氣接口，盲塞一個8Pg13.5內螺紋二個電氣接口，盲塞一個9M20內螺紋二個電氣接口，盲塞一個
|
第8項：內藏顯示表 | D數字顯示表E數字顯示表帶測量范圍設置鈕N無
|
第9項：安裝托架 | AJIS SECC 2"管安裝（平托型）BJIS SUS304 2"管安裝（平托型）CJIS SECC 2"管安裝（L型）DJIS SUS304 2"管安裝（L型）N無 |
