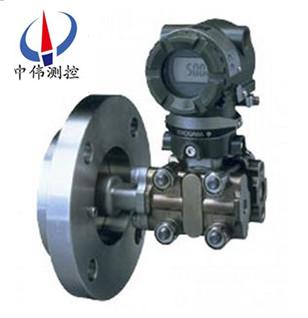

EJA210A/220A法蘭安裝式差壓變送器
EJA210A/220A法蘭安裝式差壓變送器現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
Description：
一、產品概述：
EJA210A/220A法蘭安裝式差壓變送器采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為zui低，從而提供無與倫比的長期穩定性。
二、現場總線通信能力：
EJA210A/220A法蘭安裝式差壓變送器現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
提供兩種現場總線模式，F(xiàn)OUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。
三、小型輕量設計：
EJA210A/220A法蘭安裝式差壓變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
四、選型表：
基本規格代碼：EJA220A-DMSJ12G5A-92NN
| 第1項：輸出信號 | -D4-20mA DC/BRAIN協議數字通訊-E4-20mA DC/HART協議數字通訊-FFF現場總線通訊 |
| 第2項：測量量程（膜盒） | M1-100KPaH5-500KPa |
| 第3項：高壓側（法蘭側）接液材質 | SJIS SUS316L JIS SUS316 JIS SUS316W哈氏合金C-276 JIS SUS316 JIS SUS316 |
| 第4項：法蘭規格 | J1JIS 10KJ2JIS 20KA1ANSI150A2ANSI300P1JPI150P2JPI300D2DIN PN10/16D4DIN PN25/40G2GB PN10/16G4GB PN25/40 |
| 第5項：隔膜突出長度（X2） | 2X2=50mm4X2=100mm6X2=150mm |
| 第6項：法蘭尺寸/材質 | G100mm（4＂）/JIS S25CH100mm（4＂）/JIS SUS304J100mm（4＂）/JIS SUS316D80mm（3＂）/JIS S25CE80mm（3＂）/JIS SUS304F80mm（3＂）/JIS SUS316 |
| 第7項：低壓側過程接口 | 0無過程接頭（Rc1/4內螺紋在容室法蘭上）1Rc1/4內螺紋過程接頭2Rc1/2內螺紋過程接頭31/4NPT內螺紋過程接頭41/2NPT內螺紋過程接頭5無過程接頭（1/4NPT內螺紋在容室法蘭上） |
| 第8項：螺栓和螺母材質 | AJIS SCM435BJIS SUS630CJIS SUH660 |
| 第9項：安裝方式 | -9水平配管連接，左邊高壓 |
| 第10項：電氣接口 | 0G1/2內螺紋，一個電氣接口21/2NPT內螺紋，二個電氣接口，無盲塞3Pg13.5內螺紋，二個電氣接口，無盲塞4M20內螺紋，二個電氣接口，無盲塞5G1/2內螺紋，二個電氣接口，一個盲塞71/2NPT內螺紋，二個電氣接口，一個盲塞8Pg13.5內螺紋，二個電氣接口，一個盲塞9M20內螺紋，二個電氣接口，一個盲塞 |
| 第11項：內藏顯示表 | D數字顯示表E數字顯示表帶測量范圍設置鈕N無 |
| 第12項： - | N一直為N |
