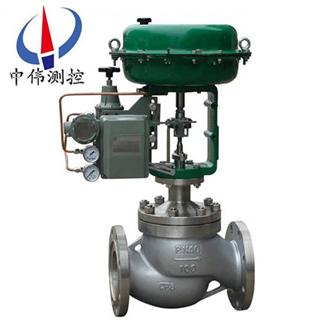

高壓籠式調節閥
高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的
Description：
一、簡介說明：
HPC系列高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的高壓降場合。
二、高壓籠式調節閥的技術參數和性能：
閥體：
1、型 式： 直通籠式鑄造球形閥；
2、公稱通徑： 40～200mm；
3、公稱壓力： ANSI 900、1500、2500 JIS 63K ；
4、連接型式：法蘭式:RF、RJ ，標準按JIS ANSI B16.5;JIS B2201 ；
5、焊 接 式：嵌接焊SW(40～80mm)對接焊BW(80～200mm) ；
6、材 料：ZG25 ZGlCrl8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo ，2.25Cr1.0Mo 5.0Cr0.5MoSCPH21 SCPH32 SCPH61；
7、上 閥 蓋：常溫型(P):-5～+230℃ 伸長Ⅰ型(E1):+230～+566℃；
8、壓蓋型式：螺栓壓緊式；
9、填 料：石棉編織填料。
閥內組件：
1、閥芯型式：金屬閥座的壓力平衡式結構；
2、流量特性：等百分比(％)線性(L)；
3、材 料：1Cr18Ni9Ti、0Cr17Ni12Mo28Cr17和不銹鋼堆焊司太萊。
執行機構：
1、型 式：HA多彈簧式薄膜執行機構；
2、膜片材料：乙丙橡膠夾尼龍 ；
3、彈簧范圍：0.04～0.20，0.08～0.24MPa；
4、供氣壓力：0.28，0.30，0.35，0.40MPa ；
5、氣源接頭：Rc 1/4；
6、環境溫度：-30～+70℃；
7、備 注：該閥也可配用VA5或VA6和VP執行機構；
8、閥作用型式：氣-開式 氣-關式；
9、附 件：定位器、手輪機構、氣動閥位傳送器 。
性 能 ：
1、泄 漏 量：符合標準ANSI B16.104Ⅲ級,小于額定Cv 的0.1%；
2、回 差：1%(帶定位器)；
3、線 性：±1%(帶定位器)；
4、可調范圍: 50∶1。
三、高壓籠式調節閥的規格與技術參數：
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 商洽生產 | |||
額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | |||||||||||||||||||
法蘭尺寸 | 鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 | |||||||||||||||||||
法蘭形式 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
閥體材質 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
可配附件 | 定位器 手輪 電/氣轉換器 空氣過濾減壓器 | |||||||||||||||||||
可調比R | 30:1 | |||||||||||||||||||
氣源接頭 | M16×1.5 | |||||||||||||||||||
四、執行機構主要技術參數：
型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
彈簧范圍KPa | 20～100(標準)；40～200；80～240；20～60；60～100 | |||||
五、允許壓差：
供氣壓力 MPa | 彈簧壓力 KPa | 公稱通徑 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 允許壓差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 |
0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
六、外形尺寸：
DN | D | PN(MPa) | H | H1 | |||
1.6 | 4.0 | 6.4 | 常 溫型 | 中溫型 | |||
25 | 280 | 185 | 190 | 200 | 685 | 835 | 115 |
32 | 280 | 200 | 210 | 210 | 696 | 847 | 120 |
40 | 325 | 220 | 230 | 235 | 754 | 905 | 130 |
50 | 325 | 250 | 255 | 265 | 784 | 935 | 145 |
65 | 410 | 275 | 285 | 295 | 1065 | 1219 | 180 |
80 | 410 | 300 | 310 | 320 | 1076 | 1239 | 195 |
100 | 410 | 350 | 355 | 370 | 1085 | 1248 | 200 |
125 | 495 | 410 | 425 | 440 | 1286 | 1498 | 245 |
150 | 495 | 450 | 460 | 475 | 1306 | 1518 | 255 |
200 | 495 | 550 | 560 | 570 | 1381 | 1593 | 275 |
250 | 620 | 670 | 740 | 752 | 1455 | 1645 | 380 |
300 | 620 | 770 | 803 | 819 | 1510 | 1690 | 430 |
七、主要零件材料溫度范圍：
零件名稱 | 材料 | 溫度范圍 |
閥 體 上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ |
上下膜片 | A3鋼板 | |
支架、頂蓋 | HT200 | |
壓縮彈簧 | 60Si2Mn | |
波紋薄膜 | 5806膠夾480D尼龍66網眼布 | |
填 料 | 聚四氟乙烯 | -40～200℃ |
碳纖維 | -120～350℃ | |
柔性石墨 | -40～600℃ |
設計選用及訂貨須知：
1、公稱通徑×閥座直徑；
2、公稱壓力和法蘭連接型式；
3、閥體和閥內組件材料，表面硬化處理要求；
4、上閥蓋型式；
5、流量特性；
6、執行機構型號，供氣壓力；
7、閥作用型式(氣-關式還是氣-開式)；
8、附件(定位器、手輪、減壓閥等)；
9、特殊要求，禁油、禁銅等；
10、介質名稱；
11、正常流量和要求***大流量；
12、介質壓力，***大流量和***小流量時的進口壓力 和出口壓力；
13、介質溫度和比重；
14、介質粘度，是否含有懸濁液。
