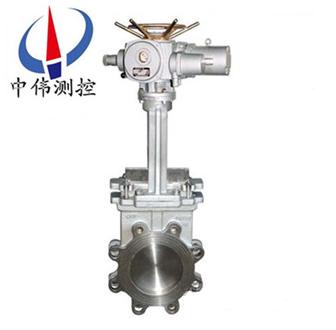

電動高溫刀型閘閥

電動高溫刀型閘閥由于采用刀型閘板具有良好的剪切作用，***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電

Description：

一、閘閥概述：
PZ973W-10NR系列電動高溫刀型閘閥由于采用刀型閘板具有良好的剪切作用，***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
二、結構原理：
1、電動高溫刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。
2、閘板有兩個密封面，***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
3、刀閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
電動高溫刀型閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。
三、電動高溫刀型閘閥特點：
1、啟閉迅速，平穩可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
四、電動高溫刀型閘閥電動裝置參數：
1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、環境溫度：-20℃～40℃。
6、可選：配電氣控制器。
五、工作溫度：
1、軟密封(PTFE)：-40℃～180℃；
2、碳素鋼：-29℃～425℃；
3、不銹鋼：-40℃～1100℃；
4、鉻鉬釩鋼：≤550℃；
5、工作壓力：0．6～1．6MP、
六、材料說明：

代號	零件名稱	材質說明
代號	零件名稱	名稱	牌號
1	圓螺母	優質碳素鋼	25
2	手輪	灰口鑄鋼	HT200
3	軸承壓蓋	優質碳素鋼	35
4	閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
4	閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
5	軸承	—	51110
6	閥桿	不銹鋼	304、316、2Cr13
7	支架	碳素鋼、不銹鋼	WCB、CF8等
8	閘板	不銹鋼	304、316、304L、316L、2Cr13
9	螺栓螺母	優質碳素鋼	35
10	填料壓蓋	碳素鋼	WCB
11	填料	柔性石墨盤根石棉根增強四氟纖維盤根	—
12	閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

七、主要性能規范：

公稱壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物
			煙氣、灰、渣水混合物、空氣混合物

八、外型及連接尺寸：

公稱壓力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	電裝型號	電機功率	公稱轉矩	重量
0.6 MPa	50	50	90	110	370	365	283	326	219	4-M12	DZ10	0.25	100	52.3
	65	50	110	130	460	365	283	326	219	4-M12	DZ10	0.25	100	53
	80	50	125	150	590	365	283	326	219	4-M16	DZ10	0.25	100	55
	100	50	145	170	780	365	283	326	219	4-M16	DZ10	0.25	100	57.4
	125	50	175	200	950	365	283	326	219	8-M16	DZ10	0.25	100	62
	150	60	200	225	980	365	283	326	219	8-M16	DZ10	0.25	100	71.3
	200	60	255	280	1053	365	283	371	219	8-M16	DZ15	0.37	150	80.5
	250	70	310	335	1060	365	283	371	219	12-M16	DZ20	0.37	200	99.6
	300	80	362	395	1230	365	283	371	219	12-M20	DZ20	0.37	200	122.7
	350	90	412	445	1250	365	283	371	219	12-M20	DZ30	0.55	300	148
	400	100	462	498	1767	365	283	371	219	16-M20	DZ30	0.55	300	158
	450	120	518	550	1920	560	365	470	310	16-M20	DZ45	1.5	450	224
	500	130	568	600	2010	560	365	470	310	16-M20	DZ45	1.5	450	241
	600	140	670	705	2110	560	365	470	310	20-M22	DZ60	2.2	600	335
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
1.6 MPa	50	65	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	650
	65	65	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	65
	80	70	135	160	590	365	283	326	219	8-M16	DZ10	0.25	100	68
	100	70	155	180	780	365	283	326	219	DZ10	0.25	100	74
	125	70	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	77
	150	80	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	96
	200	80	265	295	1053	365	283	371	219	12-M20	DZ20	0.37	200	114
	250	94	320	355	1060	365	283	371	219	12-M22	DZ20	0.37	200	135
	300	98	375	410	1230	365	283	371	219	12-M22	DZ30	0.55	300	230
	350	100	435	470	1250	365	283	371	219	16-M22	DZ30	0.55	300	251
	400	110	485	525	1767	560	365	470	310	16-M27	DZ45	1.5	450	130
	450	120	545	585	1920	560	365	470	310	20-M27	DZ45	1.5	450	378
	500	130	608	650	2010	560	365	470	310	20-M30	DZ60	2.2	600	435<, span="">
	600	140	718	770	2110	560	365	470	310	20-M36	DZ60	2.2	600	530

九、訂貨須知：
1、訂貨前請認真了解本產品—刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、驗貨（卸貨）須知：
1、仔細對照與訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
