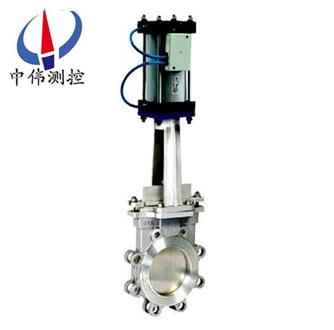

氣動單夾式刀型閘閥

•

氣動單夾式刀型閘閥可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。密封可靠、操作輕便靈活，適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、

一、簡介說明：

PZ643H系列氣動單夾式刀型閘閥是由單夾式刀型閘閥和氣動執行器組成的。具有結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。密封可靠、操作輕便靈活，適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等介質。

二、PZ643H氣動單夾式刀型閘閥標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

三、氣動單夾式刀型閘閥特點：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著。
2.各連接部位螺栓,要求均勻擰緊。
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。
4.用戶在安裝閥門前，須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性。
5.用戶在安裝閥門時，須***預留閥門驅動的必要空間。
6.驅動裝置的接線須按線路圖進行。
7.刀型閘閥須***定期保養，不得隨意碰撞及擠壓，以免影響密封。

四、氣動單夾式刀型閘閥技術參數：

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~500mm NPS 2"~20"
適用溫度：0~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
 密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
氣動執行器配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器
氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V

五、氣動單夾式刀型閘閥性能規范：

六零件材料：

七、連接尺寸：

八、訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2、結構長度、連接形式 公稱直徑、全通徑、縮徑、管道尺寸 、運用介質及溫度、壓力范圍 、實驗、檢驗標準及其他要求
3、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
4、本場可根據客戶特殊要求配置各類驅動裝置。如有需要，請聯系我司技術部。
5、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由一中偉技術部為您審核把關。
