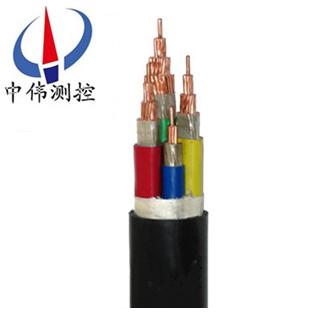

耐高溫防火控制電纜
耐高溫防火控制電纜適用于交流額定電壓300/500及以下，高溫環境中的信號檢測。尤其適用于消防與保安系統保護回路的控制及動力的傳輸線。
Description：
一、線纜概述：
耐高溫防火控制電纜適用于交流額定電壓300/500及以下，高溫環境中的信號檢測。尤其適用于消防與保安系統保護回路的控制及動力的傳輸線。
二、執行標準
GB9330-88
三、使用特性：
1、交流額定電壓：U0/U 450/750V；
2、***高工作溫度：阻燃聚氯乙烯絕緣和護套 70℃和105℃；
氟塑料絕緣和護套 200℃和260℃；
交聯聚乙烯絕緣 90℃；
低煙無鹵阻燃聚烯烴 70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、***低環境溫度：阻燃聚氯乙烯護套 固定敷設-40℃、非固定敷設-15℃；
氟塑料絕緣和護套 固定敷設-60℃、非固定敷設-20℃；
4、耐火特性
| 符合IEC331規定 | 火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
| 符合GB12666.6-A規定 | 火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
| 符合GB12666.6-B規定 | 火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5、電纜安裝敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
6、敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的12倍，氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、耐高溫防火控制電纜基本型號及名稱
| 型 號 | 產 品 名 稱 |
| NH-KVV | 阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
| NH-KVVP | 阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KVVP2 | 阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KFF | 氟塑料絕緣和護套耐火控制電纜 |
| NH-KFFP | 氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KFFP2 | 氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KVDVD | 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
| NH-KVDVDP | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KVDVDP2 | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KYDYD | 低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
| NH-KYDYDP | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYDYDP2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KYJV | 交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜 |
| NH-KYJVP | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYJVP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義
| 項 目 | 代 號 | 說 明 |
| 耐火特性 | NH | 耐火電纜A或B |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯 | |
| YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
| YJ | 交聯聚乙烯 | |
| F | 氟塑料分200℃和260℃ | |
| 護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| F | 氟塑料分200℃和260℃ | |
| YD | 低煙無鹵聚烯烴 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六、主要技術指標
| 性能項目 | 單位 | 技術指標 | |||||
| 20℃導體直流電阻≤DC | Ω/KM | 截面mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 |
| A類 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
| R類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
| 試驗電壓 | 2.5KV/5min | ||||||
| 絕緣電阻 | MΩ/KM | 1000 | |||||
| 耐火電阻 | GB12666.6A類或B類 | ||||||
| 阻燃特性 | GB12666.5A類或B類 | ||||||
耐高溫防火控制電纜交貨長度：
電纜一般就不少于100米，允許50米以上的短線交貨，數量不超過過交貨總長的10%；計量誤差≤50。如有特要求供需雙方可另行協商。
電纜型號規格說明：
例1 五芯截面1.0mm2 A類導體耐高溫防火電纜表示為NHFF 5×1.0（A）
例2 五芯截面1.0mm2 B類導體鋼帶鎧狀屏蔽耐高溫防火電纜表示為NHFP1F22 5×1.0（B）
