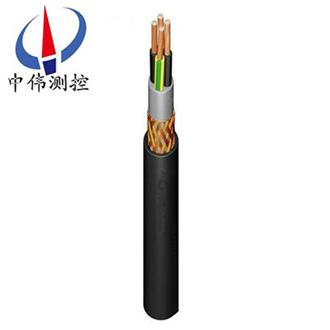

變頻器專用電纜

•

變頻器專用電纜適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保

一、線纜概述：
變頻器專用電纜適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
二、變頻器專用電纜執行標準：
Q/CLB04-2003
阻燃耐火特性試驗執行GB12666-90標準
三、變頻器專用電纜使用特性：
1、交流額定電壓：U0/U 0.6/1KV；
***高工作溫度：硅橡膠絕緣180℃；
氟46絕緣200℃和260℃兩種；
聚氯乙烯絕緣70℃；
交聯聚乙烯90℃；
***低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2、電纜安裝敷設溫度應不低于-25℃。
3、 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍
四、允許溫度及工作電壓：
1、允許導體連續工作***高溫度180攝氏度。短路時***高溫度250攝氏度。
2、在運輸、儲存、輻射、搬運和作業時自由彎曲≥+5℃，固定敷設≥-10℃。
3、額定電壓：600/1000V，交流試驗電壓3500V。
五、變頻器專用電纜產品特點：
1、較低的有效電容。
2、具有屏蔽性能。
3、良好的耐火燃燒性能，可用于危險區域。
4、低傳輸阻抗，該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容來合的有效性的度量，低傳輸阻抗可提供良好的電磁相容性。
5、對稱的三芯設計，更好的電磁相容性，比四芯電纜更好的性能。三根耐候耐溫樹脂絕緣線芯在縫隙處均勻等距絞合，形成一種真正的同心結構
六、變頻器專用電纜主要技術指標：
1．成品電纜導體直流電阻(符合GB3956規定)
2．成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4．屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
七、變頻器專用電纜基本型號及名稱：

備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
八、代號名稱和含義：

九、電纜規格：

十、基本電纜規格及結構參數：

十一技術數據：
1、按DIN VDE第五類的軟絞合銅導體。
2、耐候耐溫樹脂絕緣。
3、軟超屏蔽層。
隨著頻率控制傳動技術的發展,對頻率變速傳動系統的要求越來越高,尤其是對采用快速切換的IG BT半導體現代變頻技術,盡管脈沖頻率高或更斷時間僅毫秒之內,但它們會對周圍環境產生陽性磁場。為保持變頻器正常工作,不受電磁場干擾,因此連接變頻器與三相交流電機之間的電纜就要求具有抗干擾性能、較低的有效電容及較低的傳輸阻抗。
