智能數字壓力開關的選型說明書
| 文件名稱： | 智能數字壓力開關的選型說明書 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 更新時間： | 2015.11.08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件大小： | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 瀏覽次數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 下載地址： |  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

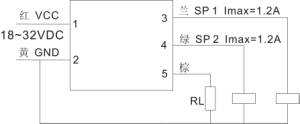

| 相關說明： | 一、簡介說明： ZW-K102系列智能數字壓力開關是集壓力測量，顯示，輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式傳感器，輸出信號由高精度，低溫漂的放大器放大處理，高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。是自動化控制系統中對壓力實現檢測、顯示、輸出、報警、控制和數據傳輸?shù)闹悄芑瘻y控儀表。 二、廣泛應用： ZW-K102系列智能數字壓力開關使用靈活，操作簡單，調試方便，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量、顯示與控制。 三、智能數字壓力開關的特點： 1、4位LED顯示當前壓力或液位值； 2、輸出雙路繼電器（單刀雙擲）開關量； 3、用戶可在量程范圍內任意壓力報警點，調節無死區； 4、壓力單位可選擇：Bar，PSI，Kpa； 5、調節簡便，使用靈活； 6、采用高精度AD和高速微處理器，全數字化設計； 7、兩路繼電器輸出可以選擇； 8、防護等級：IP65； 9、采用高精度壓力傳感器，精度高，遲滯小，響應快，穩定可靠； 10、本安防爆。 四、智能數字壓力開關的技術指標： 1、量程范圍：－1Bar～1000Bar可選； 2、精度：0.5%FS； 3、供電電壓：12～36V DC（24VDC校準電壓）或220V AC供電； 4、輸出繼電器容量：220V AC 3A，24V DC 5A； 5、使用溫度：-20℃—85℃； 6、設置范圍：全量程段可以設置監測點，防波動回差設置； 7、接口螺紋：M20*1.5 G1/4 NPT1/4 （或定制）； 8、采樣速率：10次/秒（可以根據客戶需要定制要求的速度）。 五、安裝： 1 機械安裝： 智能數字壓力開關可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。 2 電氣連接：  1、紅：電源 +； 2、黃：電源 -； 3、藍：開關 1； 4、綠：開關 2； 5、棕： 4~20mA。 為了防止電磁干擾的影響應注意以下事項： 1、線路連接盡量短； 2、采用屏蔽線； 3、盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線； 4、若用微型軟管安裝，殼體須***單獨接地。 六、智能數字壓力開關外形尺寸 （單位： mm ）  七、技術數據表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
