一、產品概述：

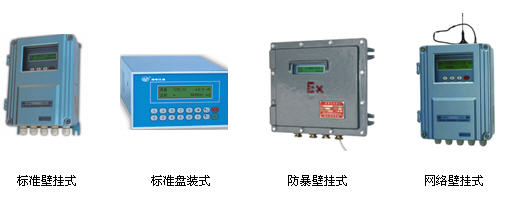

ZW-100F系列超聲波流量計基本配置為主機（顯示器）+ 傳感器（外敷或插入） 主機有標準壁掛式、盤裝式和防爆式等可選傳感器分為外夾式傳感器和插入式傳感器；外夾式傳感器特點是在不希望破壞管道的應用場合，安裝操作簡單無須任何施工，外夾式傳感器的安裝是將兩只傳感器外敷在管道外壁，不與被測流體接觸。
二、計量原理：
ZW-100F系列超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（***一可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
三、典型應用：
1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、潤滑油、柴油、燃油；
3、化工液體；
4、其他均質流體。
四、超聲波流量計的主要特點：
1、高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%；
2、強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常；
3、測量范圍大
選用不同型號的傳感器,可實現口徑DN15～DN6000mm管道流量的測量；
4、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
5、支持中英文菜單
不同版本的流量計，可支持中文或英文菜單，方便快捷；
6、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。
五、超聲波流量計的技術參數：
測量液體：水，海水，堿等單******體，濁度小于10000ppm，粒徑小于1mm；
管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里；
管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里；
管徑范圍：DN15mm~6000mm，插入式傳感器適用管經DN25mm~6000mm；
流速范圍：-32m/s~0~+32m/s,雙向流；
準 確 度：±1.0%顯示值（標準條件下）。配置插入式傳感器準確度可達0.5%；
線 性 度：0.5%；
信號輸出：4-20mA或0-20mA RS-485；

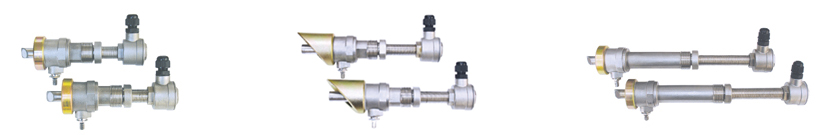

傳 感 器：分為外夾式和插入式。標準配置為外夾式。插入式傳感器***高工作壓力3MPa；
直管段長：上游>10D，下游>5D 距泵出口>30D（D:管徑）；
顯示方式：2*20字符液晶顯示，帶LED背光；
防護等級：IP65；
防爆等級：ExdⅡBT4；
電 源：AC220V、DC8~36V或AC7~30V；
環境溫/濕度： 主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸水工作，水深小于2m。
六、主機特點：
1、全中文顯示或英文顯示；
2、結構緊湊、堅固、******xj****的壓鑄鋁機殼；
3、重量2.5Kg；
4、電源AC220V、DC24V兩用。
七、主機性能：
1、準確度優于1%，重復性為0.5%；
2、測量周期為500ms；
3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據；
4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%；
5、可實現熱量測量或一機兩用；
6、自動記錄前64日、前64月、前5年的累計流量；
7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失；
8、自動記錄前64日流量計的工作狀態是否正常；
9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式。
八、專用電纜：
型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。
九、管道：
1、管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2、管內徑：15mm~6000mm；
3、直管段：傳感器安裝點***好滿足上游10D，下游5D，距泵出口30D（D指管徑）；
十、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量?。?
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量；
十一、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、固定掛式超聲波流量電源：AC220V或DC8~36V或AC7~30V。
十二、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，***好是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，***好使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
十三、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、***小速度、***大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

十四、可選配固定外夾傳感器：

標準S1型傳感器　   標準M1型傳感器　   標準L1型傳感器　     高溫S1H型傳感器       高溫M1H型傳感器
