產品名稱：雙驅動氣動刀型閘閥
產品編號：164013-465
產品型號：SPZ673
更新時間：2014.07.12
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：

產品詳細介紹：

一、簡介說明：
SPZ673系列雙驅動氣動刀型閘閥、漿液、插板閥是生產過程中自動化控制閥門的品種之一。由直行程活塞式氣動執行器和刀型閥結構組成，通過配用電磁閥可完成二位切斷控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等材料。特別適合造紙行業、化工、煤炭、污水、制糖等行業在管路上作調節或截?cái)嗔黧w控制。
二、SPZ673雙驅動氣動刀型閘閥特點：
1．刀形、漿液閘閥有暗桿和明桿兩種；有單面密封結構和雙面密封結構，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，密封圈采用平面浮動式，球弧浮動式金屬密封結構，閘板與金屬閥座之間是無間隙啟閉，對松軟物料如纖維、紙漿、木漿具有很大的剪切力及自潔功能，同時具有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
2．閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果。設計緊湊、占據空間小、重量輕、易于安裝、耐磨損、不沾渣防堵措施完善、便于維修、使用壽命長。
3. 刀形、漿液閘閥內部可制成V形、三角形、U形通道。V型閘板可作為調節控制使用，連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚***脂、增強聚四氟乙烯軟密封。
4．采用活塞式氣動執行器，以壓縮空氣為動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，將此壓力作用在活塞上產生推力，并使推桿位移，實現直線運動。
5. 適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。適用溫度；軟密封：（四氟乙烯≤150℃）、（聚***脂≤80℃），硬密封：≤425℃。工作壓力：0．6～1．6MPa，公稱通徑：DN40~DN900mm。
三、雙驅動氣動刀型閘閥技術參數：
品牌/型號：中偉測控SPZ673 SPZ673F SPZ673H SPZ673W。
主體材料：鑄鋼，不銹鋼。
適用介質：糖槳，紙槳，污水，煤礦，灰，渣水混合物等介質。
材質：鑄鋼，不銹鋼。
密封形式：軟密封，硬密封。
標準：國標，美標。
外形：中型。
流動方向：單向。
零部件及配件：定位器。
用途：排污。
類型(通道位置)：二通式。
連接形式：對夾，法蘭。
公稱通徑：DN50-DN1200（mm）。
驅動方式：雙驅動氣動。
壓力環境：常壓。
工作溫度：常溫℃。
傳動方式：雙驅動連接方式：對夾7法蘭4形式；
明桿平行式單閘板3密封面或襯里材料：橡膠X 四氟F。
四、雙驅動氣動刀型閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

六、主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

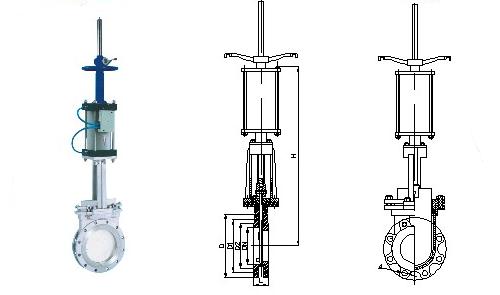

七、構造圖及主要外形及連接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

八、訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2、結構長度、連接形式 公稱直徑、全通徑、縮徑、管道尺寸 、運用介質及溫度、壓力范圍 、實驗、檢驗標準及其他要求
3、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
4、本場可根據客戶特殊要求配置各類驅動裝置。如有需要，請聯系我司技術部。
5、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由一中偉技術部為您審核把關。
